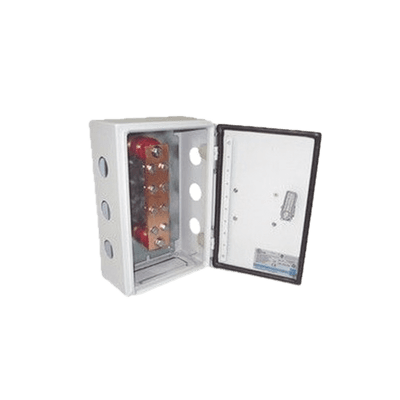

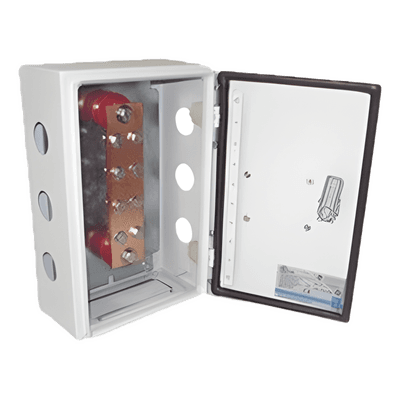

Barra de Unión y Distribución de Hilos Tierra Física con Gabinete de 1000 Amperes de Capacidad.

Ventajas de instalación

• Facilitan la revisión y mantenimiento de sus conexiones.
• Listas para instalarse, evitan ensamblar en campo o barrenar en sitio.
• Permite que la conexión sea segura, duradera, confiable y evita las uniones de cables con cinta aislante, capuchones o termocontráctiles, que no son seguros ni duraderos.
• Barrenadas para los conectores mas utilizados en el mercado ya sean de uno o dos ojillos, mecánicos o de compresión.

Especificaciones técnicas

• Capacidad Máxima: 1000 A
• Dimensiones de Placa: 20 x 5.08 x 0.64 cm
• Dimensiones de Gabinete: 20 x 30 x 12 cm
• Solera: Fabricada en cobre pulido
• Aisladores: Color rojo
• Gabinete: Acero al carbón con pintura electrostática color beige y chapa
• Trapecio: Acero galvanizado
• Tornillería: Acero inoxidable
• Juego de sujeción para conector: Tornillo 5/16 x ¾ in con tuerca, rondana plana y de presión
• Juego de sujeción para aislador: Tornillo 3/8 x ½ in con rondana plana y de presión, cabeza hexagonal

Aplicaciones

• Empalme de conductores cuando no es posible tramo continuo
• Distribución de redes de tierra física en edificios
• Protección de equipos mediante acopladores secundarios
• Distribución eléctrica y sistemas de puesta a tierra
• Barras unión para telecomunicaciones (cumple EIA/TIA J-STD-607-A y BICSI)
• Telecomunications Main Grounding Busbar (TMGB) y Telecomunications Grounding Busbar (TGB)
• Telefonía y circuito cerrado de televisión
• Edificios comerciales e industria en general

Características

• Asegura continuidad eléctrica
• Capacidad de conducir corriente
• Conexiones seguras y duraderas
• Sistema de aislador y trapecio permite instalación en superficies planas evitando contacto entre conexiones y superficie
• Cubre necesidades del mercado eléctrico y telecomunicaciones
• Garantía de 10 años válida cuando se instala en sistema Total Ground
