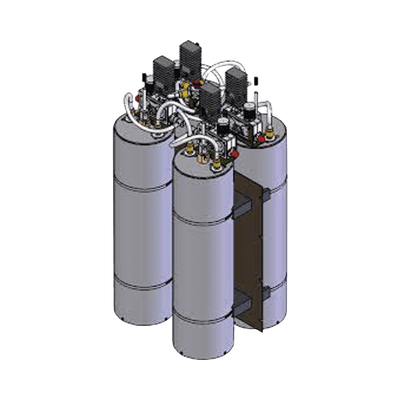

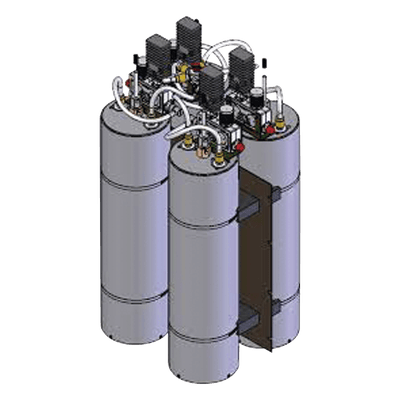

Combinador de RF / 4 Canales / 148-174 MHz / 125 Watt / Cavidad 7" / Rack 19" / N Hembra
Características
- Aislamiento de 70 dB entre canales para mínima interferencia
- VSWR de entrada 1.25:1 para óptima adaptación de impedancia
- Separación mínima de 0.15 MHz para canales adyacentes
- Operación en temperaturas extremas de -30 a +60 °C
- Pérdida de inserción máxima 3.5 dB TX a antena
- Construcción rack 19" para integración en infraestructura estándar
- ver más
Modelo: TJ2214-3
Marca: SINCLAIR
Q 222,036.31
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Combinador de RF de 4 canales diseñado para operación en la banda VHF de 148-174 MHz con cavidad de 7 pulgadas que garantiza alta precisión en la selección de frecuencias. Cada canal soporta una potencia de transmisión de 125 W con conectores N hembra de grado profesional. El equipo proporciona un aislamiento de 70 dB entre canales transmisores, minimizando la interferencia intermodulación en sistemas de radiocomunicación multicarrier. Su chasis con formato rack 19' permite la integración directa en gabinetes de comunicaciones estándar de centros de control, repetidoras y estaciones base.
Características Generales
- • 4 canales en banda VHF 148-174 MHz
- • Cavidad de 7' para alta precisión en sintonización
- • Conectores N hembra profesionales
- • Potencia 125 W por canal
- • Aislamiento TX-TX: 70 dB
- • Aislamiento antena-TX: 60 dB
- • VSWR de entrada máximo 1.25:1
- • VSWR de salida 2:1
- • Pérdida de inserción máxima TX a antena: 3.5 dB
- • Separación mínima de frecuencia: 0.15 MHz
- • Impedancia: 50 Ω
- • Montaje rack 19' para instalación profesional
- • Rango de temperatura operativa: -30 a +60 °C (-22 a +140 °F)
Desempeño Eléctrico
| Rango de frecuencia | 148-174 MHz |
| Número de canales | 4 |
| Impedancia | 50 Ω |
| Potencia por canal | 125 W |
| VSWR entrada (máx.) | 1.25:1 |
| VSWR salida | 2:1 |
| Separación mínima | 0.15 MHz |
| Pérdida inserción TX-ant | 3.5 dB (máx.) |
| Aislamiento TX-TX | 70 dB |
| Aislamiento antena-TX | 60 dB |
Especificaciones Físicas
| Ancho | 19 in (483 mm) |
| Profundidad | 15 in (381 mm) |
| Altura | 32 in (813 mm) |
| Peso | 31 lbs (14.07 kg) |
| Acabado | Conversión química |
| Conectores | N hembra |
| Formato montaje | Rack 19' |
| Rango temperatura | -30 a +60 °C |
Envío y Logística
| Peso de envío | 50 lbs (22.7 kg) |
| Dimensiones envío | 22 x 19 x 38 in (559 x 483 x 965 mm) |
