Controlador PWM / 300 kHz / 7-40 V / 2 Salidas / PDIP-16 / -40°C a +85°C
Características
- Frecuencia de conmutación hasta 300 kHz para respuesta rápida
- Voltaje de entrada amplio de 7 V a 40 V versátil
- Dos salidas independientes para mayor flexibilidad de diseño
- Tiempo de subida de 100 ns y caída de 40 ns
- Topologías múltiples: boost, buck, flyback, forward, push-pull
- Paquete PDIP-16 through-hole para montaje sencillo
- ver más

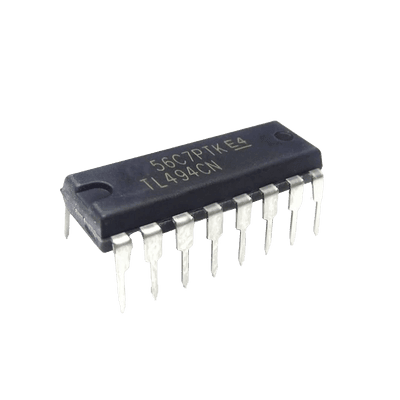

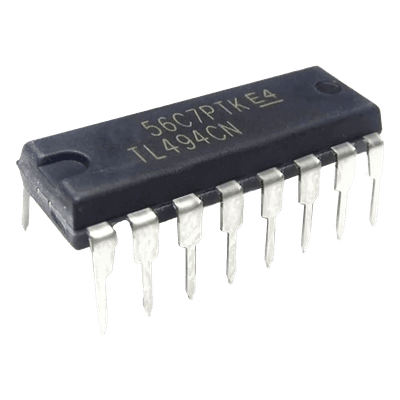

Modelo: TL494CN
Marca: SYSCOM PARTS
Q 48.11
Precio sujeto a cambios.
Descargas
Equipos Relacionados
El TL494CN es un circuito de control de modulación por ancho de pulsos (PWM) integrado en un solo chip, diseñado principalmente para el control de fuentes de alimentación conmutadas. Incorpora todas las funciones necesarias para implementar topologías de conversión DC-DC de manera eficiente. Su amplio rango de voltaje de entrada y sus dos salidas independientes ofrecen versatilidad para diversas aplicaciones de control de potencia. El encapsulado PDIP-16 con montaje through-hole facilita su integración en prototipos y equipos de producción.
Características principales
- Frecuencia de conmutación de hasta 300 kHz
- Voltaje de entrada amplio: 7 V a 40 V
- Ciclo de trabajo máximo del 45%
- Dos salidas independientes para mayor flexibilidad
- Tiempo de subida rápido de 100 ns y tiempo de caída de 40 ns
- Diseño DIP-16 para fácil montaje through-hole
Especificaciones técnicas
Categoría
Controladores de conmutación
Topologías soportadas
Boost, Buck, Flyback, Forward, Push-Pull
Número de salidas
2 salidas
Frecuencia de conmutación
300 kHz
Ciclo de trabajo máximo
45%
Voltaje de entrada
7 V a 40 V
Voltaje de salida
40 V
Corriente de salida
200 mA
Temperatura de operación
-40°C a +85°C
Estilo de montaje
Through-hole
Paquete / Encapsulado
PDIP-16
Empaque
Tube
Tiempo de caída
40 ns
Altura
4.57 mm (0.18 pulgadas)
Rendimiento de conmutación
Tiempo de subida
100 ns
Tiempo de caída
40 ns
