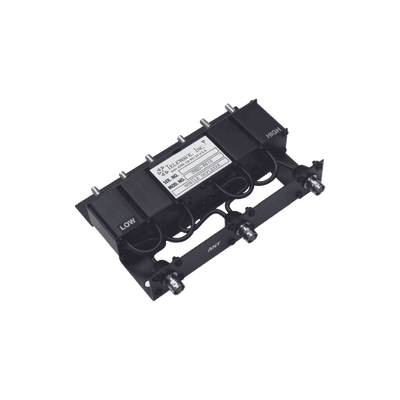

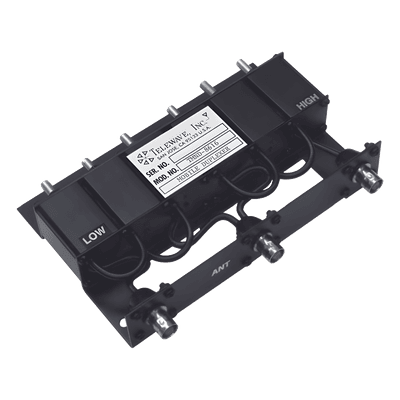

Duplexer Móvil / 806-869 MHz / 6 Resonadores / 50 W / 70 dB Aislamiento / 5-10 MHz Separación / 1.25 x 6.0 x 6.5 in
Características
- Aislamiento de 70 dB para operación libre de interferencias
- 6 resonadores helicoidales de alta Q para selectividad superior
- Diseño compacto ideal para espacios restringidos en vehículos
- Pérdida por inserción de solo 1.0 dB para máxima eficiencia
- Operación en rango de -20°C a +60°C para entornos exigentes
- Conectores BNC o N hembra según requerimiento de instalación
- ver más
Modelo: TMND-8616
Marca: TELEWAVE, INC
Q 22,639.82
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Duplexer Móvil de Rechazo de Banda 806-869 MHz
Duplexer compacto diseñado para aplicaciones profesionales móviles en la banda de 800 MHz, optimizado para instalaciones con restricciones de espacio. Integra 6 resonadores helicoidales de alta Q que proporcionan selectividad excepcional con mínima degradación de señal. Su arquitectura de rechazo de banda garantiza aislamiento superior entre puertos TX y RX, permitiendo operación simultánea con una sola antena. Construido para soportar condiciones ambientales severas en despliegues móviles y de campo.
Características Principales
- Aislamiento mínimo de 70 dB entre canales TX-RX
- 6 resonadores helicoidales de alta Q para máxima selectividad
- Separación TX-RX configurable: 5 MHz mínima / 45 MHz típica
- Pérdida por inserción de 1.0 dB para preservar potencia de enlace
- Factor de forma reducido: 32 x 152 x 165 mm
- Conectores intercambiables BNC hembra o N hembra
Especificaciones Técnicas
RANGO DE FRECUENCIA
806 - 869 MHz
SEPARACIÓN TX-RX
5 MHz (mín.) / 45 MHz (típ.)
POTENCIA MÁXIMA
50 Watts
IMPEDANCIA
50 Ohms
VSWR MÁXIMO
1.5:1
PÉRDIDA POR INSERCIÓN
1.0 dB
AISLAMIENTO
70 dB (mínimo)
RANGO DE TEMPERATURA
-20°C a +60°C
DIMENSIONES
32 x 152 x 165 mm
(1.25 x 6.0 x 6.5 in)
(1.25 x 6.0 x 6.5 in)
PESO
0.9 kg (2.0 lbs)
CAVIDADES
6 resonadores helicoidales de alta Q
CONECTORES
BNC hembra o N hembra (opcional)
