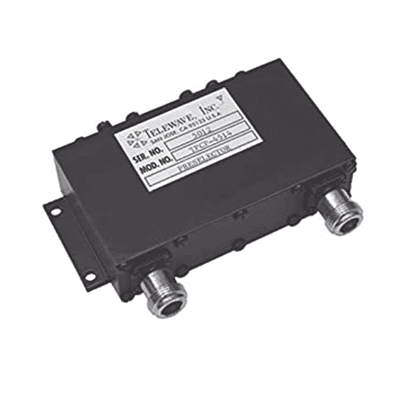

Preselector Compacto de 4 Cavidades, 450-470 MHz, 4 MHz Ancho de Banda, Conectores N Hembra.

Características

Preselector compacto de 4 cavidades UHF
Rango de frecuencia 450-470 MHz
Ancho de banda de 4 MHz
Atenuación de 30 dB a +/-10 MHz
Pérdida de inserción típica de 2.0 dB
Conectores N hembra estándar
ver más

Modelo: TPCP-4514

Marca: TELEWAVE, INC

Q 14,361.86

Precio sujeto a cambios.

Solicitar cotización

Descargas

TWDS-2008

Especificaciones

Descripción General

Preselector ultra-compacto de 4 cavidades para banda UHF de 450-470 MHz. Diseñado para aplicaciones de espacio limitado como repetidoras portátiles e instalaciones móviles.

Atenuación mínima de 30 dB
Rango de sintonización de 20 MHz
Montaje sencillo en cualquier superficie plana
Acabado en esmalte negro

Especificaciones Técnicas

Rango de Frecuencia: 450-470 MHz
Ancho de Banda (Tip): 4 MHz
Atenuación a +/- 10 MHz: 30 dB
Pérdida de Inserción (Tip): 2.0 dB
Potencia Máxima: 50 watts
Impedancia / VSWR Máx: 50 ohms / 1.5:1
Rango de Temperatura: -30°C a +70°C

Dimensiones y Peso

Número de Cavidades / Tamaño: 4 / 1'
Dimensiones (Alto x Ancho x Profundidad): 1.1 x 4.9 x 4' (2.8 x 12.4 x 10.2 cm)
Peso Neto: 1 lb (0.45 kg)
Peso de Envío: 2 lb (0.9 kg)

Conectores

Tipo: N hembra (estándar), BNC hembra (opcional)
Montaje: Superficie plana

Respuesta Típica

El gráfico muestra la atenuación en dB (0-80) vs frecuencia (450-470 MHz) con un rango de sintonización de 20 MHz.

Las especificaciones están sujetas a cambios sin previo aviso. La apariencia de los modelos de producción actual puede variar respecto a la imagen.
