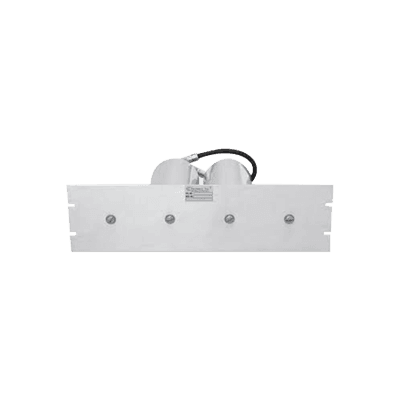

Preselector Pasa-Banda, 400-512 MHz, 2 Cavidades de 4 pulg.-diam., 1 MHz Ancho-Banda, N Hembras.
Características
- Filtro pasa-banda 400-512 MHz, 2 cavidades
- Cavidades de 4 pulgadas de diámetro
- Ancho de banda 1 MHz o menos
- Pérdida de inserción 1.0 dB típico
- Conectores N hembra, montaje en rack 19'
- Atenuación de 35 dB a 5 MHz
- ver más
Modelo: TPCP-4542
Marca: TELEWAVE, INC
Q 43,136.77
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Rango de Frecuencia: 400-512 MHz
- Número de Cavidades: 2
- Diámetro de Cavidades: 4 pulgadas
- Ancho de Banda: 1 MHz o menos
- Pérdida por Inserción: 1.0 dB (típico)
- Conectores: N Hembra
- Montaje: 19' rack mount
Especificaciones Técnicas
- Atenuación a ±5 MHz: 35 dB
- Potencia de Entrada Máx.: 350 watts
- Impedancia: 50 ohms
- VSWR Máx.: 1.5:1
- Rango de Temperatura: -30°C a +70°C
- Acabado: Alodine / Pintura acrílica gris
- Peso Neto: 5 lb (2.3 kg)
Construcción y Materiales
- Cable interno RG-214 de especificación militar
- Varilla de ajuste de invar para estabilidad térmica
- Sintonizadores plateados
- Contactos deslizantes de cobre-berilio
- Diseñado para instalación en sistemas de antena maestra
Aplicaciones
- Protección contra desensibilización e interferencia de canal adyacente
- Instalación entre el multiconector del receptor y la antena
- Filtro de banda lateral en salidas de transmisores o combinadores
- Rechaza señales fuera de la ventana de paso seleccionada
- Preferido en sitios con alta congestión
Dimensiones
- Dimensiones (pulgadas): 5.25 (H) x 19 (W) x 10.5 (D)
- Dimensiones (cm): 13.3 (H) x 48.3 (W) x 26.5 (D)
- Peso de envío: 8 lb (3.6 kg)
Información Adicional
El preselector TPCP-4542 viene ajustado de fábrica a frecuencias suministradas por el cliente y no requiere ajustes adicionales. En caso necesario, se puede realizar un reajuste en el campo o ajuste de pérdida de inserción rápidamente.
Nota: Todas las especificaciones están sujetas a cambios sin previo aviso.
