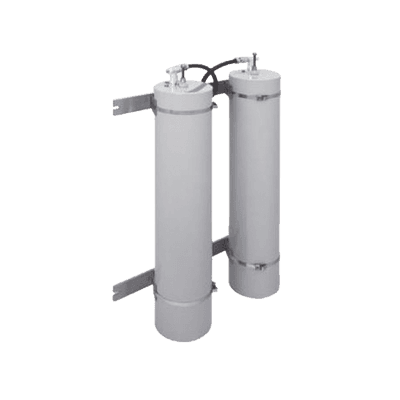

Filtro de Doble Cavidad, Pasa Banda / Rechazo de Banda, 148-174 MHz, 5 in de Diámetro, N Hembras.
Características
- Diseño de doble cavidad ajustable para máxima selectividad
- Rango de frecuencia 148-174 MHz con estabilidad térmica
- Conectores N hembra (opcional UHF hembra)
- Manejo de potencia hasta 350W según pérdida de inserción
- Pérdida de inserción ajustable de 1.0 a 4.0 dB
- Construcción en aluminio 6061-T6 con conductores de cobre plateado
- ver más
Modelo: TPRC-1505-2
Marca: TELEWAVE, INC
Q 34,399.64
Precio sujeto a cambios.
Descargas
Características Principales
- Filtro de Doble Cavidad (TPRC-1505-2) para aplicaciones de pasa banda/rechazo de banda
- Rango de frecuencia: 148-174 MHz
- Diseño de 5' de diámetro con cavidades ajustables
- Conectores N hembra (opcionalmente UHF hembra)
- Capacidad de manejo de potencia hasta 350W (dependiendo de la pérdida de inserción)
- Estabilidad de frecuencia desde -30°C hasta +70°C
Especificaciones Eléctricas
- Pérdida de Inserción: Ajustable de 1.0 a 4.0 dB (TPRC-1505-2)
- VSWR: Máximo 1.5:1 en resonancia
- Impedancia Nominal: 50 ohmios
- Atenuación: Ver figura 2 en especificaciones
- Longitud Eléctrica: ¼ longitud de onda
Características Mecánicas
- Dimensiones: 5.25 x 19 x 28 pulgadas (13 x 48 x 71 cm)
- Peso: 11 lb (5 kg) neto / 14 lb (6.5 kg) de envío
- Construcción: Aluminio 6061-T6 para conductores externos
- Material: Conductores internos de cobre plateado
- Varilla de Sintonía: Invar para estabilidad térmica
- Acabado: Esmalte acrílico gris
