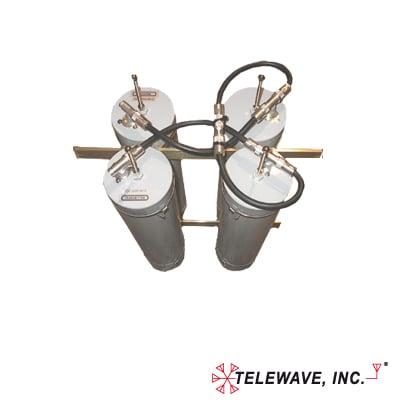

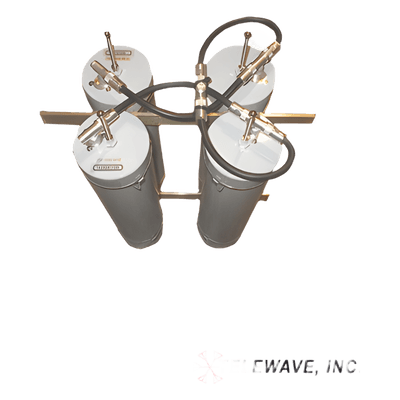

Duplexer Pasa-Banda-Rechazo de Banda / 118-148 MHz / 4 Cavidades 5" Diámetro / 600 kHz Separación / 1.5 dB Pérdida / 350 W / 19" Rack / 2.83 x 1.58 x 0.92 pies
Características
- Aislamiento de 77 dB para protección de señales críticas
- Montaje flexible en rack 19" o pared según infraestructura
- Conectores N hembra con opción UHF para compatibilidad
- Construcción soldada en aluminio para máxima durabilidad
- Operación extrema de -30°C a +70°C sin degradación
- Supresión bidireccional de ruido TX-RX de 77 dB
- ver más
Modelo: TPRD-1454
Marca: TELEWAVE, INC
Q 67,753.62
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Duplexer de banda ancha diseñado para operación en el rango de 118-148 MHz con arquitectura de cuatro cavidades de 5 pulgadas de diámetro. Su configuración pasa-banda-rechazo de banda permite compartir una antena única entre transmisor y receptor con separación mínima de 600 kHz, minimizando la pérdida por inserción a 1.5 dB. La construcción con placas superiores de aluminio de ¼ pulgada completamente soldadas al conductor externo asegura estabilidad mecánica y eléctrica en condiciones de alta demanda. Compatible con montaje estándar en rack de 19 pulgadas o en pared, adaptándose a centros de comunicaciones, torres de control aéreo y estaciones de radio base profesionales.
Características Principales
- Aislamiento superior de 77 dB a 600 kHz de separación
- Pérdida por inserción mínima de 1.5 dB para eficiencia energética
- Potencia máxima de 350 W para aplicaciones de alta potencia
- VSWR máximo 1.5:1 garantizando matching de impedancia óptimo
- Rango de temperatura operativa -30°C a +70°C
- Conectores N hembra estándar con opción UHF hembra
Especificaciones Técnicas
Eléctricas
Mecánicas
Diseño y Construcción
Placas superiores de aluminio de ¼ pulgada completamente soldadas al conductor externo, proporcionando rigidez estructural y continuidad eléctrica superior. Diseño optimizado para aplicaciones de radio profesional donde la confiabilidad a largo plazo y el rendimiento electromagnético consistente son críticos.
