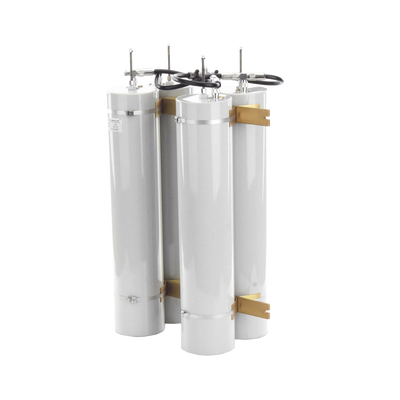

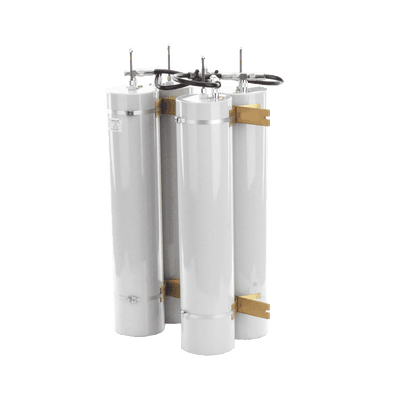

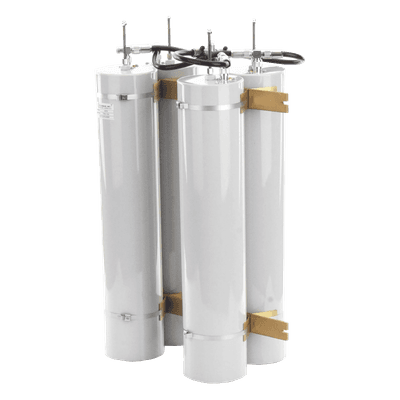

Duplexer Pasa-Banda-Rechazo de Banda / 144-174 MHz / 4 Cavidades 5" / 600 kHz / 1.5 dB / 350 W / N Hembras / 28x19x11"
Características
- Operación continua en entornos exigentes
- Aislamiento de 77 dB para mínima interferencia
- Montaje en rack de 19 pulgadas estándar
- Rango térmico -30°C a +70°C para exteriores
- VSWR máximo 1.5:1 para óptima eficiencia
- Supresión bidireccional TX-RX de 77 dB
- ver más
Modelo: TPRD-1554
Marca: TELEWAVE, INC
Q 80,215.13
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Duplexer pasabanda-rechazo de banda diseñado para sistemas de radio VHF en el rango de 144-174 MHz. Integra 4 cavidades de 5 pulgadas de diámetro que proporcionan aislamiento superior de 77 dB con separación mínima de 600 kHz entre canales TX-RX. Su construcción robusta permite operación continua con potencias de hasta 350 watts, ideal para repetidoras y estaciones base de alta demanda. El diseño optimizado mantiene pérdidas por inserción de solo 1.5 dB, preservando la eficiencia energética del sistema de transmisión.
Características principales
- Operación continua en entornos exigentes
- Aislamiento de 77 dB para mínima interferencia
- Montaje en rack de 19 pulgadas estándar
- Rango térmico -30°C a +70°C para exteriores
- VSWR máximo 1.5:1 para óptima eficiencia
- Supresión bidireccional TX-RX de 77 dB
Especificaciones técnicas
Eléctricas
Rango de sintonización: 144-174 MHz
Separación TX-RX (mín.): 600 kHz
Potencia máxima de entrada: 350 W
VSWR (máx.): 1.5:1
Pérdida por inserción (TX/RX a ant.): 1.5 dB
Aislamiento RX en frecuencia TX: 77 dB a 600 kHz
Supresión de ruido TX en frecuencia RX: 77 dB a 600 kHz
Rango de temperatura: -30°C a +70°C
Mecánicas
Cantidad de cavidades: 4 (5' de diámetro)
Dimensiones (A x An x F): 711 x 483 x 280 mm
Dimensiones con sintonizador: 28 x 19 x 11 pulgadas (71.1 x 48 x 28 cm)
Peso: 8.6 kg
Montaje: Rack de 19' o montaje independiente
Conectores: N hembras
