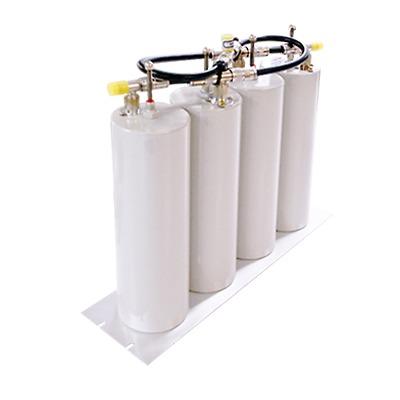

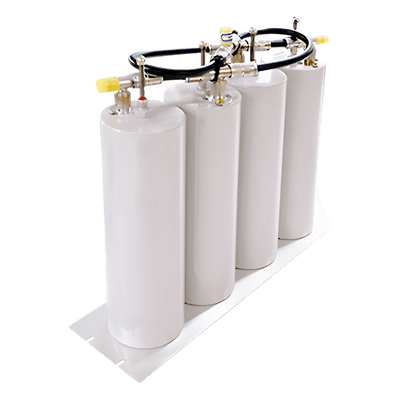

Duplexer Pasa Banda-Rechazo de Banda, 370-430 MHz, 4Cav.(4"Dia.) 3 MHz, 1.0dB, 250Watt, N Hembras.

Duplexer Pasa Banda-Rechazo de Banda, 370-430 MHz, 4Cav.(4"Dia.) 3 MHz, 1.0dB, 250Watt, N Hembras.

Modelo: TPRD-3844

Marca: TELEWAVE, INC

Q 68,238.47

Precio sujeto a cambios.

Solicitar cotización

Descargas

Equipos Relacionados

Conector N hembra para cable FSJ4-50B

ANDREW / COMMSCOPEF4PNF-C

Conector N hembra para cable FSJ4-50B

Q 692.28

Cable coaxial HELIAX Superflexible de 1/2", cobre corrugado, blindado, 50 Ohms

ANDREW / COMMSCOPEFSJ4-50B

Cable coaxial HELIAX Superflexible de 1/2", cobre corrugado, blindado, 50 Ohms

Q 254.27

Antena Base, Fibra de Vidrio, 380-400 MHz, 9 dB de Ganancia, Especial para Aplicaciones de Seguridad Pública

HUSTLERHD9-38000

Antena Base, Fibra de Vidrio, 380-400 MHz, 9 dB de Ganancia, Especial para Aplicaciones de Seguridad Pública

Q 28,853.57

Especificaciones

Descripción General

Duplexer Pasa Banda-Rechazo de Banda, 370-430 MHz.

Utiliza 2 cavidades TPRC-3504 en las trayectorias de TX y RX
Protección máxima TX a RX en ambientes RF severos
Diseño con característica de paso de banda y mínima pérdida de inserción
Cable RG-214 Mil-Spec para interconexiones
Materiales de alta durabilidad: sintonizadores plateados y contactores de cobre berilio
Mecanismo de bloqueo positivo para ajuste en campo

Especificaciones Eléctricas

Banda de frecuencia: 370-430 MHz
Separación TX-RX (Min.): 3 MHz
Potencia de entrada (máx.): 250 W
Pérdida de inserción (TX y RX a la antena): 1.0 dB
Aislamiento TX a RX (min): 75 dB @ 5 MHz / 60 dB @ 3 MHz
VSWR (máx.): 1.5:1
Protección contra desensibilización: 90 dB
Supresión de bandas laterales TX: 75 dB
Rango de temperatura: -30°C a +70°C

Especificaciones Mecánicas

Número de cavidades: 4 (4' Diám. X 8.5' L)
Dimensiones (Alto x Ancho x Fondo): 13.3 x 48 x 30.5 cm
Montaje: Panel 19' estándar (5.25' de alto)
Terminación del conector: N Hembra
Acabado: Pintura acrílica gris
Peso Neto: 6.8 kg
Peso de envío: 15 lb (6.8 kg)

Diseño de Alta Durabilidad

Sintonizadores plateados
Contactores de cobre berilio
Varillas de Invar roscadas para estabilidad

Confiabilidad

Cable RG-214 Mil-Spec para interconexiones

Protección estática:

Aplicaciones

Combinación de dos transmisores en una antena
Alimentación de dos receptores
Operación en ambientes RF desafiantes

Información Adicional

Frecuencias: Deben especificarse al ordenar
Notas: Todos los duplexers se sintonizan y prueban con frecuencias especificadas por el cliente antes de enviar
Compatibilidad: Para espaciado menor a 3 MHz, contactar a Telewave
