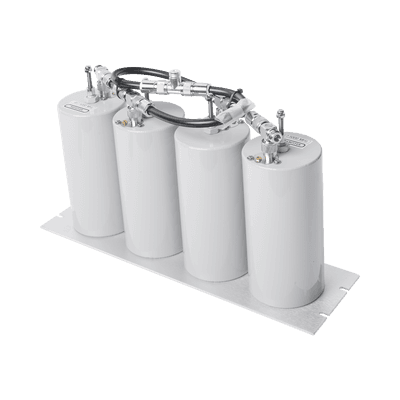

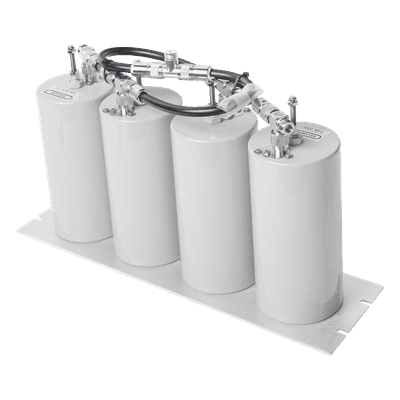

Duplexer Pasa Banda-Rechazo de Banda / 400-470 MHz / 4 Cavidades 4" Diámetro / 5 MHz Separación / 250 W / N Hembra / 19" Panel
Características
- Aislamiento TX-RX de 90 dB a 5 MHz para máxima protección de señal
- Pérdida por inserción mínima de 1.0 dB para eficiencia energética
- Supresión de armónicos TX de 75 dB que reduce interferencias
- Operación en temperaturas extremas de -30°C a +70°C
- Montaje en panel de 19" para integración estándar en rack
- Acabado epóxico gris resistente a condiciones adversas
- ver más
Modelo: TPRD-4544
Marca: TELEWAVE, INC
Q 66,357.12
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Duplexer de banda pasante y rechazo de banda diseñado para sistemas de comunicación en el rango de 400-470 MHz. Integra 4 cavidades de 4 pulgadas de diámetro (10.16 cm) que proporcionan aislamiento superior entre transmisión y recepción. Su construcción robusta con montaje en panel de 19 pulgadas facilita la instalación en racks estándar de infraestructura de telecomunicaciones. Optimizado para aplicaciones que requieren alta selectividad de frecuencia con separación mínima de 5 MHz entre canales TX/RX.
Características Principales
- Aislamiento TX-RX: 90 dB @ 5 MHz / 75 dB mínimo @ 5 MHz / 60 dB mínimo @ 3 MHz
- Pérdida por inserción: 1.0 dB para máxima eficiencia de potencia
- Potencia máxima de 250 W para aplicaciones de alta potencia
- Supresión de armónicos TX: 75 dB y protección RX: 90 dB
- VSWR máximo: 1.5:1 para excelente adaptación de impedancia
- Conectores N hembra de alta durabilidad
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 400-470 MHz |
| Separación TX/RX (mín) | 5 MHz |
| Potencia máxima | 250 W |
| Pérdida por inserción | 1.0 dB |
| Aislamiento TX-RX @ 5 MHz | 75 dB (mín) / 90 dB |
| Aislamiento TX-RX @ 3 MHz | 60 dB (mín) |
| Supresión armónicos TX | 75 dB |
| Protección RX | 90 dB |
| VSWR (máx) | 1.5:1 |
Mecánicas
| Número de cavidades | 4 (4' Ø x 8' largo) |
| Dimensiones (A x An x F) | 133 x 483 x 267 mm |
| Montaje | Panel 19' |
| Conectores | N hembra |
| Acabado | Pintura epóxica gris |
| Peso neto | 4.5 kg |
| Peso de envío | 6.8 kg |
Ambientales
| Rango de temperatura | -30°C a +70°C |
| Diseño | Cavidades pasivas |
