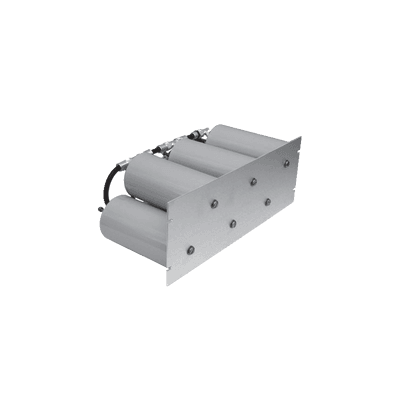

Duplexer Pasa Banda-Rechazo de Banda, 400-512 MHz, 6Cav.(4"Dia.) 3 MHz, 250 Watt, N Hembras.

Duplexer Pasa Banda-Rechazo de Banda, 400-512 MHz, 6Cav.(4"Dia.) 3 MHz, 250 Watt, N Hembras.

Duplexer Pasa Banda-Rechazo de Banda, 400-512 MHz, 6Cav.(4"Dia.) 3 MHz, 250 Watt, N Hembras.

Duplexer Pasa Banda-Rechazo de Banda, 400-512 MHz, 6Cav.(4"Dia.) 3 MHz, 250 Watt, N Hembras.

Modelo: TPRD-4546

Marca: TELEWAVE, INC

Q 107,740.02

Precio sujeto a cambios.

Solicitar cotización

Descargas

Especificaciones

Características Principales

Tipo: Duplexer Pasa Banda-Rechazo de Banda
Frecuencia: 400-512 MHz
Cavidades: 6 (4' de diámetro)
Separación TX-RX (Min.): 3 MHz
Potencia: 250 Watts
Conectores: N Hembra
Montaje: Panel de 19'

Especificaciones Eléctricas

Pérdida por Inserción: 1.75 dB (típico), 2.0 dB (máx.)
Aislamiento TX-RX: 90 dB (mín. a 5 MHz)
Aislamiento TX-RX: 85 dB (mín. a 3 MHz)
Atenuación TX en banda RX: 95 dB (típico)
Atenuación RX en banda TX: 95 dB (típico)
VSWR (máx.): 1.5:1
Ancho de Banda: 1.2 MHz (típico)
Rango de Temperatura: -30°C a +70°C

Especificaciones Mecánicas

Dimensiones: 178 x 483 x 280 mm (7' x 19' x 11')
Peso: 8.9 Kg (19.5 lbs. envío)
Acabado Panel: Alodine claro
Acabado Cavidades: Esmalte gris

Construcción y Diseño

Material: Materiales de alta resistencia para servicio pesado
Cavidades: Placa superior de aluminio de ¼' soldada a la cavidad
Cableado: Cable RG-214 de especificación militar para interconexión
Sintonización: Varilla de ajuste de Invar roscada para estabilidad térmica
Contactos: Recubiertos de plata y fabricados en aleación de cobre-berilio

Aplicaciones

Permite operación simultánea de transmisor o combinador y receptor en una antena común
Proporciona aislamiento máximo TX-RX con mínima pérdida por inserción
Configurable para al menos 1.2 MHz de ancho de banda de paso/rechazo
Rechazo superior de radiación espuria del transmisor para protección del receptor

Ajustes y Pruebas

Selectividad y pérdida por inserción ajustables según requerimientos
Sintonizado y probado con frecuencias especificadas por el cliente antes del envío
No requiere ajustes adicionales antes de la instalación
