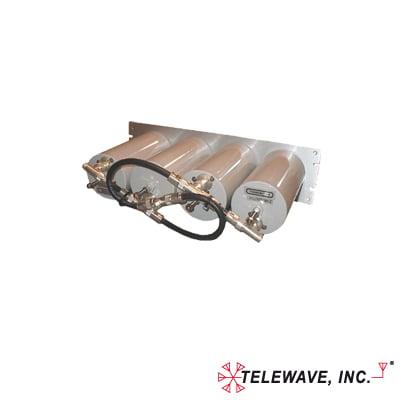

Duplexer Pasa Banda-Rechazo de Banda / 470-512 MHz / 4 Cavidades 4" / 3 MHz Separación / 250 W / N Hembra / 19" Panel / 5.2 x 18.9 x 10.5 in
Características
- Aislamiento TX-RX de 90 dB para máxima protección de señal
- Pérdida de inserción mínima de 1.0 dB para eficiencia energética
- Diseño de cavidades con sintonizadores plateados y contactos de cobre
- Cables RG-214 mil-spec para interconexiones de alta confiabilidad
- Operación en temperaturas extremas de -30°C a +70°C
- Montaje en panel de 19" para integración en rack estándar
- ver más
Modelo: TPRD-4744
Marca: TELEWAVE, INC
Q 73,697.38
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Duplexer de banda pasante-rechazo de banda diseñado para operación en el rango de 470-512 MHz con configuración de 4 cavidades de 4 pulgadas de diámetro. Proporciona separación mínima TX-RX de 3 MHz con aislamiento superior de 90 dB, ideal para sistemas de comunicación críticos que requieren alta inmunidad a interferencias. Su construcción con materiales de alta durabilidad, sintonizadores plateados y contactos de cobre asegura desempeño consistente en condiciones ambientales adversas.
Características Principales
- Aislamiento TX-RX de 90 dB para máxima protección de señal
- Pérdida de inserción mínima de 1.0 dB para eficiencia energética
- Diseño de cavidades con sintonizadores plateados y contactos de cobre
- Cables RG-214 mil-spec para interconexiones de alta confiabilidad
- Operación en temperaturas extremas de -30°C a +70°C
- Montaje en panel de 19' para integración en rack estándar
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 470-512 MHz |
| Cavidades | 4 (4' diámetro) |
| Separación TX-RX (mín.) | 3 MHz |
| Pérdida por inserción | 1.0 dB |
| VSWR (máx.) | 1.5:1 |
| Potencia máxima | 250 W |
| Aislamiento TX-RX | 90 dB (@ 5 MHz) |
| Supresión de ruido TX en RX | 90 dB |
| Atenuación RX en TX | 90 dB |
| Aislamiento TX a RX (mín.) | 60 dB (a 3 MHz) |
Mecánicas
| Dimensiones | 133 x 483 x 267 mm 5.2 x 19 x 10.5 in |
| Peso | 4.5 kg / 9.9 lb |
| Conector | N hembra |
| Acabado | Pintura acrílica gris |
| Montaje | Panel 19' |
Ambientales y Diseño
| Rango de temperatura | -30°C a +70°C |
| Interconexiones | Cables RG-214 mil-spec |
| Sintonizadores | Plateados |
| Contactos | Cobre |
