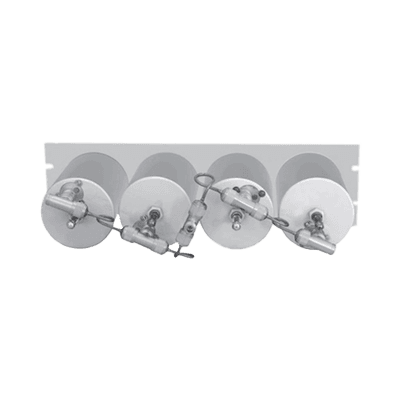

Duplexer Compacto Pasa Banda-Rechazo de Banda, 806-869 MHz, 4 Cav. (4" por Lado) 45 MHz, 1.0 dB, 250 Watt, N Hembras.

Duplexer Compacto Pasa Banda-Rechazo de Banda, 806-869 MHz, 4 Cav. (4" por Lado) 45 MHz, 1.0 dB, 250 Watt, N Hembras.
Duplexer Compacto Pasa Banda-Rechazo de Banda, 806-869 MHz, 4 Cav. (4" por Lado) 45 MHz, 1.0 dB, 250 Watt, N Hembras.

Modelo: TPRD-8644

Marca: TELEWAVE, INC

Q 81,005.81

Precio sujeto a cambios.
Solicitar cotización
TELEWAVE, INC

Descargas

TWDS-6033

Especificaciones

Características Principales

  • Rango de Frecuencia: 763-869 MHz
  • Separación TX-RX (Min.): 30 MHz (764-806 MHz) / 45 MHz (806-869 MHz)
  • Cavidades: 4 (4' x lado)
  • Impedancia: 50 Ohm
  • Potencia de Entrada (max.): 250 Watt
  • Pérdida por Inserción: 1.0 dB
  • Aislamiento TX-RX (@ 5 MHz sep. min.): 70 dB
  • VSWR (max.): 1.5:1
  • Conectores: N Hembra
  • Dimensiones: 483 x 133 x 267 mm
  • Peso: 9.6 Kg
  • Rango de Temperatura: -35 a +70 °C
Especificaciones Eléctricas
  • Rango de Frecuencia: 763-869 MHz
  • Separación (min): 30 MHz (764-806 MHz) / 45 MHz (806-869 MHz)
  • Potencia Máxima: 250 W
  • Pérdida por Inserción: 1.0 dB
  • Aislamiento TX-RX: 70 dB @ 5 MHz
  • Supresión TX: 80 dB
  • Atenuación RX: 80 dB
  • VSWR: 1.5:1 (máx.)
  • Impedancia: 50 Ω
Especificaciones Mecánicas
  • Diámetro de Cavidad: 4' (10 cm)
  • Dimensiones: 5.25 x 19 x 10.5' (13 x 48 x 26.67 cm)
  • Montaje: Rack 19'
  • Conectores: N Hembra
  • Acabado: Esmalte acrílico
  • Peso Neto: 21 lb (9.6 kg)
  • Peso de Envío: 26 lb (11.8 kg)
Características Constructivas
  • Diseño de 4 cavidades para alta selectividad
  • Cable semirrígido tipo Mil-Spec para interconexiones
  • Tornillería de ajuste en plata para estabilidad térmica
  • Placas superior e inferior soldadas con Heliarc
  • Contactos de cobre-berilio para alta conductividad
  • Ajuste de acoplamiento para optimizar atenuación

Aplicaciones

  • Sistemas de radio pública seguridad
  • Redes troncales digitales
  • Comunicaciones de emergencia
  • Sistemas de repetidora
  • Entornos RF densos

Características de Diseño

  • Protección contra descargas estáticas
  • Conexión a tierra en todas las cavidades
  • Ajuste positivo para recalibración en campo
  • Estabilidad térmica de -30°C a +70°C
  • Diseño compacto para montaje en rack
Compatibilidad
  • Diseñado para montaje en rack 19'
  • Compatible con sistemas de 760 MHz y 860 MHz
  • Configurable para transición entre bandas
  • Soporta múltiples transmisores en una antena
  • Adecuado para ambientes industriales exigentes
Notas de Instalación
  • Verificar frecuencias exactas al ordenar
  • Requiere ajuste mínimo en instalación
  • Recomendado para entornos controlados
  • Evitar exposición a elementos extremos
  • Mantener conexión a tierra permanente
