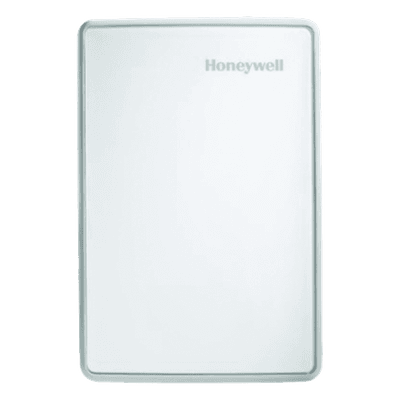

Características Principales

• Sensor de temperatura con opción a sensores adicionales de humedad y/o CO2
• Comunicación SYLK con conexión de datos y alimentación en un solo cable
• Diseñado para operar con controladores Trend IQX
• Permite operación en °C o °F
• Base común para fácil actualización entre modelos TR40 y TR42
• Soporta hasta 7 dispositivos en el bus SYLK

Especificaciones Físicas

• Dimensiones: 84 mm (ancho) × 67.4 mm (alto) × 21 mm (profundidad)
• Encapsulado de plástico con placa posterior extraíble
• Montaje en pared con posibilidad de usar cajas estándar UK, US, danesas o de 60mm
• Espacio requerido para flujo de aire y acceso al módulo
• Conexión mediante bornes de tornillo en la placa posterior
• Cableado con par trenzado sin blindaje, polaridad indistinta

Dirección del Dispositivo

El dispositivo se identifica mediante un interruptor DIP de 4 posiciones accesible desde la parte trasera del módulo principal. La dirección debe ser única en el bus SYLK (rango 1-15). El controlador siempre es la dirección 0.

Consumo de Potencia

El número de dispositivos conectados al bus SYLK está limitado por el consumo total de corriente. Para el TR40H (TR40-C-D1 y TR40-HC-D1) el consumo es del 18.2% de la corriente máxima disponible (50mA) lo que permite hasta 5 dispositivos en el bus.

Modos de Visualización

• Pantalla principal configurable: temperatura, humedad, CO2, setpoint, nombre del dispositivo, pantalla en blanco
• Pantalla de desplazamiento automático por múltiples valores
• Visualización de estado del ventilador y ocupación
• Fondo iluminado que se activa al presionar botones

Funciones de Control

• Botones de función para control de ventilador y ocupación
• Ajuste de setpoint mediante botones de flecha
• Modo de edición con confirmación (DONE) o cancelación (CANCEL)
• Override de ocupación con temporizador configurable

Comunicación

El TR40H se conecta al controlador a través del bus SYLK, que proporciona tanto la alimentación como la comunicación de datos. Hasta 14 dispositivos pueden conectarse al bus SYLK, aunque el número práctico dependerá de la demanda de potencia de cada dispositivo.

• Topología: daisy-chain o estrella
• Cableado: par trenzado sin blindaje
• Polaridad indistinta

Memoria y Firmware

La configuración del dispositivo se almacena en memoria no volátil. El firmware controla la funcionalidad básica y permite la personalización de parámetros a través de los objetos Sylk Device y Sylk Params en la estación del controlador conectado.

• Configuración a través de IQVISION (manual TE201447)
• Parámetros configurables: nombre, idioma, unidades, protección con contraseña

Modos de Control de Fan

• Modo 2 estados: AUTO, ON
• Modo 3 estados: AUTO, ON, OFF
• Modo 5 estados: AUTO, LOW, MEDIUM, HIGH, OFF

Override de Ocupación

El override de ocupación puede configurarse para cancelarse automáticamente después de un tiempo preestablecido (1-24 horas) o mediante bypass de red (1-9999 minutos). También puede cancelarse manualmente en cualquier momento.

• Opción de cancelación manual
• Visualización del estado de ocupación en pantalla

Botones de Función

• FAN: Selecciona el modo de control del ventilador
• OVERRIDE: Override del estado de ocupación
• MORE: Acceso al menú adicional
• HOME: Regreso a la pantalla principal
• EDIT: Modo edición de parámetros
• DONE: Confirma cambios y sale del modo edición
• CANCEL: Cancela cambios y sale del modo edición

Menú MORE

El menú MORE permite acceder a información adicional y configuraciones:

• Temperatura actual
• Humedad actual
• Concentración de CO2
• Unidades de temperatura
• Idioma del dispositivo
• Nombre del dispositivo
