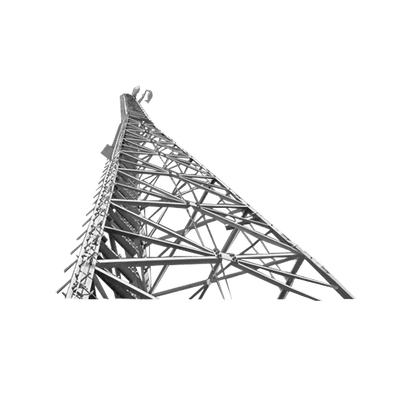

Torre autosoportada / 24.38 m (80 pies) / ANSI-TIA-222 F/G / Viento 120 mph / Clase 1: 34 ft²
Características
- Diseño modular configurable hasta 190 pies de altura
- Cumple estándares ANSI-TIA-222 F y G
- Resiste vientos de hasta 120 mph (193.1 km/hr)
- Secciones de 10 pies (3.048 m) para fácil ensamblaje
- Sistema de empaque optimizado que reduce costos de flete
- Área de antenas 34 ft² con hielo de 0.75' en Clase 1
- ver más
Modelo: TRY-ST-80-S300
Marca: Trylon
Q 163,191.91
Precio sujeto a cambios.
Equipos Relacionados

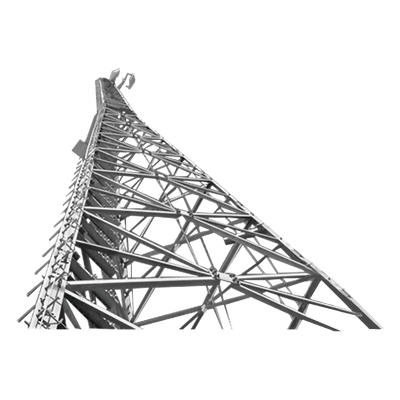

Torre autosoportada modular diseñada para instalaciones de telecomunicaciones y transmisión que requieren alturas significativas con máxima estabilidad estructural. Su configuración de secciones de 10 pies (3.048 m) permite ensamblajes eficientes y adaptables a distintos escenarios de despliegue. El sistema SUPER TITAN S-300 ofrece versatilidad para crear distintos tipos de torres variando alturas y capacidades de carga según necesidades operativas. La optimización del empaque de componentes reduce sustancialmente los costos logísticos de transporte a sitio de instalación.
Características principales
- Estructura modular escalable hasta 190 pies (57.91 m)
- Certificación ANSI-TIA-222 F/G para infraestructura crítica
- Resistencia eólica certificada en tres niveles: 90, 105 y 120 mph
- Secciones estandarizadas de 10 pies facilitan transporte y montaje
- Empaque optimizado que minimiza volumen y peso de envío
- Compatibilidad con múltiples configuraciones de antenas
Especificaciones técnicas
Configuración general
Tipo: Autosoportada
Altura total: 24.38 m (80 pies)
Altura por sección: 3.048 m (10 pies)
Modelo: S-300
Estándar de diseño: TIA/EIA-222
Altura total: 24.38 m (80 pies)
Altura por sección: 3.048 m (10 pies)
Modelo: S-300
Estándar de diseño: TIA/EIA-222
Capacidad de carga por velocidad de viento
90 mph (144.8 km/hr): Máxima capacidad
105 mph (168.9 km/hr): Capacidad intermedia
120 mph (193.1 km/hr): Capacidad estándar
105 mph (168.9 km/hr): Capacidad intermedia
120 mph (193.1 km/hr): Capacidad estándar
Área de antenas permitida — Clase 1 (0.75' hielo)
90 mph: 34 ft²
105 mph: 14 ft²
120 mph: 2 ft²
105 mph: 14 ft²
120 mph: 2 ft²
Área de antenas permitida — Clase 2 (0.75' hielo)
90 mph: 26 ft²
105 mph: 10 ft²
120 mph: No aplica
105 mph: 10 ft²
120 mph: No aplica
Escalabilidad y normatividad
Altura máxima configurable: 190 pies (57.91 m)
Estándares: ANSI-TIA-222 F, ANSI-TIA-222 G
Aplicación: Servicio de telecomunicaciones
Estándares: ANSI-TIA-222 F, ANSI-TIA-222 G
Aplicación: Servicio de telecomunicaciones
