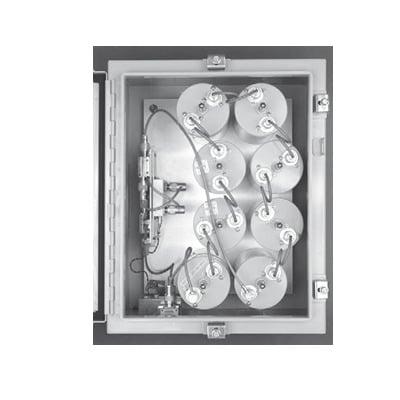

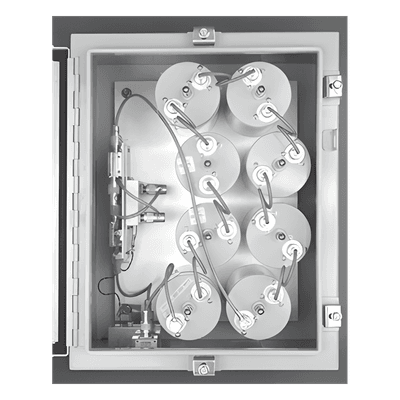

Amplificador Punta de Torre / 806-960 MHz, 8 Cav. de 4" Diam, 5 MHz Ancho-Banda, 15 dB, 13.8 Vcc, N Hembras.

Amplificador Punta de Torre / 806-960 MHz, 8 Cav. de 4" Diam, 5 MHz Ancho-Banda, 15 dB, 13.8 Vcc, N Hembras.

Características

Amplificador de punta de torre 806-960 MHz
8 cavidades de 4" de diámetro
Ganancia de 15 dB típico
Ancho de banda de 5 MHz
Conectores N hembra con pines de oro
Operación en -40°C a +70°C
ver más

Modelo: TTPA-8648

Marca: TELEWAVE, INC

Q 335,822.26

Precio sujeto a cambios.

Solicitar cotización

Descargas

Especificaciones

Características Generales

Tipo: Amplificador de Punta de Torre
Frecuencia: 806-960 MHz
Ganancia: 15 dB (típico)
Número de Cavidades: 8 de 4' de diámetro
Ancho de Banda: 5, 6, 10, 15 ó 20 MHz
Conectores: N Hembra con pines centrales de oro

Especificaciones Eléctricas

Rango de Frecuencia: 806-960 MHz
Ganancia del Sistema: 15 dB a 17 dB (típico)
Ancho de Banda Preselector: 5, 6, 10, 15, 20 MHz
Figura de Ruido: Bipolar PHEMT 10 - 2.7 dB / 1.2 dB
Punto de Intercepción 3er Orden: +35 dBm / +33 dBm
Tensión de Entrada DC: +15 VCC / 280 mA (+12 VCC opcional)
VSWR de Entrada: <1.3:1
Protección contra Rayos: Supresor de impulso
Rango de Temperatura: -40°C a +70°C

Especificaciones Mecánicas

Dimensiones: 16 x 8 x 6 pulgadas (40.6 x 30.3 x 15.2 cm)
Peso: 39 lb (17.7 kg)
Acabado: NEMA 4 - Gris (poliéster en polvo)
Puerto de Muestreo: Opcional, conectado a la entrada del preselector

Características de Redundancia

Redundancia: Par híbrido con relé de bypass
Fuente de Alimentación: Fuente TTBS-4586 o Multiacoplador con -TT
Atenuación: 35 dB a ±10 MHz
