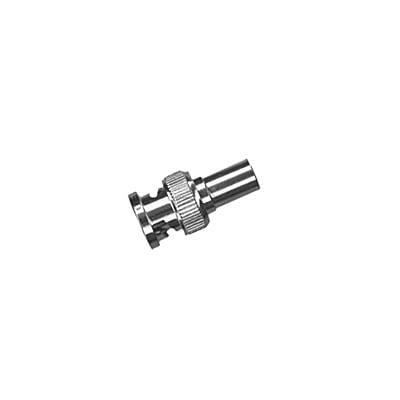

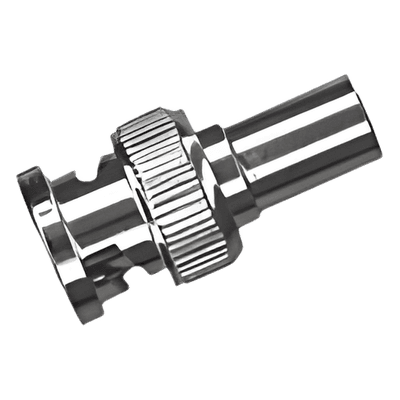

Carga Terminal Coaxial / 50 Ohm / 250 mW / 0-2500 MHz / BNC Macho / 0.8' x 0.97'
Características
- Terminación precisa para puertos de divisores receptores
- Operación estable en cualquier posición sin refrigeración líquida
- Centro conductor plateado para conexión confiable
- Construcción robusta para laboratorio y campo
- Disponible con conectores N, SMA o UHF
- Diseño compacto para espacios reducidos
- ver más
Modelo: TWL-01B
Marca: TELEWAVE, INC
Q 650.32
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Carga terminal coaxial diseñada para terminación de puertos en divisores receptores y equipos de RF. Proporciona impedancia de 50 ohmios con potencia nominal de 250 mW en un rango de frecuencia de 0 a 2500 MHz. Su conector BNC macho estándar permite integración directa en sistemas de prueba y comunicaciones. El diseño compacto y la construcción robusta la hacen adecuada tanto para uso en banco de laboratorio como en aplicaciones de campo. Opera en cualquier posición sin requerir sistemas de refrigeración líquida.
Características Principales
- Terminación precisa para puertos de divisores receptores
- Operación estable en cualquier posición sin refrigeración líquida
- Centro conductor plateado para conexión confiable
- Construcción robusta para laboratorio y campo
- Disponible con conectores N, SMA o UHF
- Diseño compacto para espacios reducidos
Especificaciones Técnicas
Eléctricas
Impedancia: 50 ohmios (nominal)
Frecuencia: 0 - 2500 MHz
Potencia promedio (CW): 250 mW
VSWR (conector N): 1.22:1
Ambientales y Operación
Temperatura de operación: 100% potencia a 40°C, 50% potencia a 95°C
Tiempo de sobrecarga: 2 minutos al 50% de potencia nominal
Refrigeración: Operación en cualquier posición, sin líquido
Físicas
Conector: BNC macho (también disponible N, SMA, UHF)
Dimensiones: 0.8' x 0.97' (2.0 x 2.5 cm) diámetro x altura
Centro conductor: Plateado (excepto TWL-01 con pin dorado)
