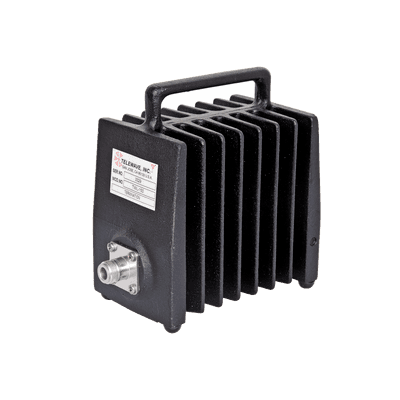

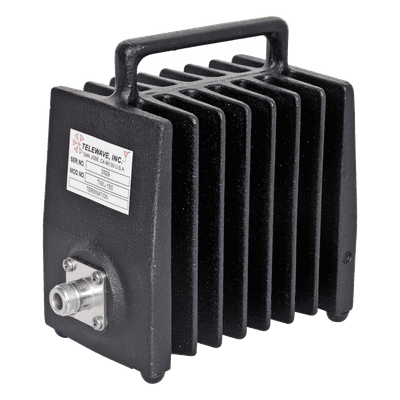

Carga Fantasma / 50 Ohm / 150 W / 0-2500 MHz / N Hembra / 100% Ciclo Continuo
Características
- VSWR ultra bajo 1.05:1 para mediciones precisas
- Pérdida de retorno 32 dB típica
- Sobrecarga del 50% por 2 minutos
- Asa de transporte integrada
- Acabado negro de alta temperatura
- Construcción robusta para uso en campo
- ver más
Modelo: TWL-150
Marca: TELEWAVE, INC
Q 19,960.92
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Carga fantasma de 50 ohm diseñada para operación continua al 100% de ciclo de trabajo, ideal para terminación de prueba en medidores de potencia, amplificadores y sistemas que demandan VSWR mínimo. Cubre un rango de frecuencia de 0 a 2500 MHz con potencia máxima de 150 watts. Su construcción robusta con asa de transporte permite despliegue directo en ambientes de campo. El acabado negro de alta temperatura asegura durabilidad térmica bajo carga nominal completa a 40°C.
Características Principales
- Operación 100% ciclo continuo sin degradación de rendimiento
- VSWR máximo 1.05:1 para mediciones de alta precisión
- Pérdida de retorno de 32 dB típica
- Capacidad de sobrecarga del 50% durante 2 minutos
- Conector N hembra estándar para compatibilidad universal
- Asa de transporte integrada para movilidad en campo
Especificaciones Técnicas
Rango de Frecuencia
0 - 2500 MHz
Impedancia
50 Ohm
Potencia Máxima
150 Watts
VSWR (Máximo)
1.05:1
Pérdida de Retorno
32 dB (típico)
Conector
N Hembra (estándar)
Temperatura Nominal
100% potencia a 40°C
Sobrecarga
50% por 2 minutos
Acabado
Negro de alta temperatura
Dimensiones (A x A x P)
16.5 x 8.9 x 16.5 cm / 6.5 x 3.5 x 6.5 in
Huella
17.8 x 10.2 cm / 7.0 x 4.0 in
Peso
2.2 kg / 4.85 lb
Aplicaciones
- Terminación de prueba para medidores de potencia modelo 44A
- Sistemas que requieren VSWR extremadamente bajo
- Pruebas de amplificadores de potencia
- Aplicaciones con ciclos de trabajo prolongados
- Despliegue en ambientes de campo exigentes
