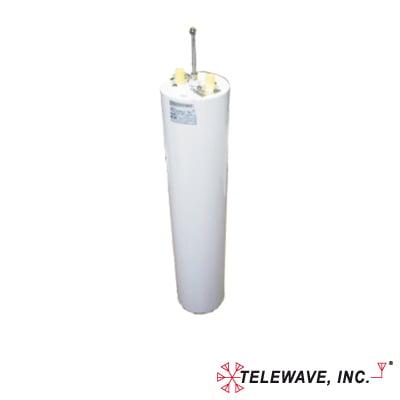

Filtro Cavidad Pasa Banda / 118-148 MHz / 0.5-2.0 dB / 350 W / N Hembras / 5 x 30 pulgadas
Características
- Pérdida de inserción ajustable según necesidad de aplicación
- Compensación térmica con varilla Invar para estabilidad extrema
- Conductores de cobre plateado con contactos Beryllium-Copper
- Carcasa de aluminio 6061-T6 con acabado epóxico gris resistente
- Montaje versátil vertical u horizontal con rieles integrados
- Protección DC con circuito de tierra en conductor central
- ver más
Modelo: TWPC-1405-1
Marca: TELEWAVE, INC
Q 16,327.50
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Filtro de cavidad pasa banda de alta Q diseñado para aplicaciones profesionales en el rango de 118-148 MHz. Su pérdida de inserción es ajustable entre 0.5 y 2.0 dB, permitiendo optimizar el rendimiento según los requerimientos específicos del sistema. Soporta potencias de hasta 350 W con mínima degradación de señal. La construcción robusta con compensación térmica Invar garantiza estabilidad de frecuencia en condiciones ambientales extremas.
Características Principales
- Rango de frecuencia: 118-148 MHz
- Impedancia: 50 Ω
- Pérdida por inserción ajustable: 0.5 a 2.0 dB
- Potencia máxima: 350 W a 0.5 dB
- Conectores: N hembra
- Dimensiones: 127 mm (diámetro) × 762 mm (altura) — 5 × 30 pulgadas
Especificaciones Eléctricas
VSWR Máximo
1.5:1
Longitud Eléctrica
¼ de longitud de onda
Temperatura de Operación
-30°C a +70°C
Características Constructivas
Compensación Térmica
Compensador de precisión con varilla Invar
Conductores
Cobre plateado
Contactos
Beryllium-Copper sin corrosión
Carcasa
Aluminio 6061-T6
Acabado
Pintura epóxica gris
Montaje
Rieles vertical u horizontal
Protección
Circuito de tierra, conductor central a potencial DC
Construcción
Soldadura heliarc en puntos de alta corriente
