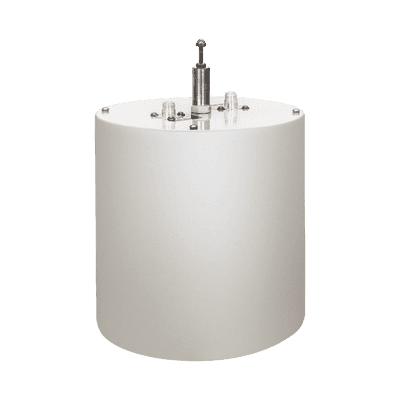

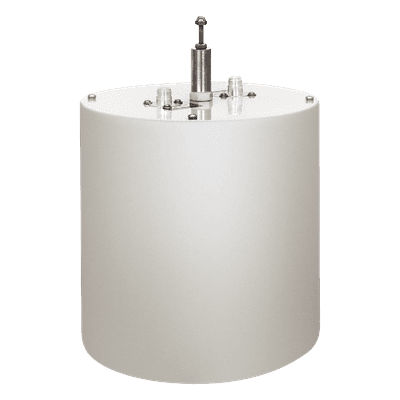

Filtro de cavidad pasa banda diseñado para operar en el rango de 406-512 MHz con potencia máxima de 350 watts. Incorpora conectores N hembra y estructura de cavidad de alta Q que garantiza selectividad superior en entornos de RF exigentes. La atenuación ajustable entre 0.5 y 2.0 dB permite adaptar el rendimiento a las necesidades específicas de cada instalación. Su diseño compacto de 10' x 12' (25.4 x 31 cm) facilita la integración en racks y gabinetes de comunicaciones. El compensador mecánico asegura estabilidad de frecuencia ante variaciones térmicas en el rango de -30°C a +70°C.

Características Principales

• Atenuación ajustable de 0.5 a 2.0 dB para optimización de rendimiento
• Estructura de cavidad de alta Q con longitud eléctrica de ¼ onda
• Conectores N hembra con impedancia de 50 Ω
• VSWR máximo 1.5:1 para mínima reflexión de señal
• Compensador mecánico para estabilidad de frecuencia
• Construcción robusta en aluminio 6061-T6

Especificaciones Técnicas

Aplicaciones

Sistemas de comunicación profesional, estaciones base de radio, repetidores, infraestructura de telecomunicaciones y aplicaciones de RF en el rango UHF de 406-512 MHz donde se requiere filtrado selectivo de alta potencia con mínima pérdida de inserción.
