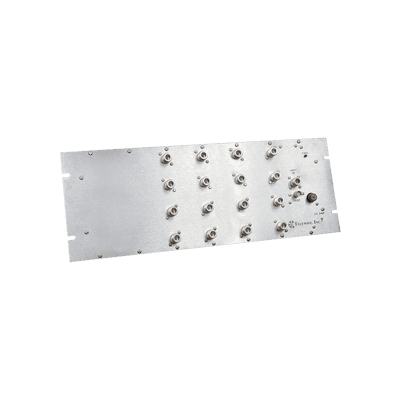

Multiacoplador para 400-512 MHz, 16 canales, 40 MHz de Ancho de Banda, 0-15 dB de Ganancia, N Hembras.

Multiacoplador para 400-512 MHz, 16 canales, 40 MHz de Ancho de Banda, 0-15 dB de Ganancia, N Hembras.

Multiacoplador para 400-512 MHz, 16 canales, 40 MHz de Ancho de Banda, 0-15 dB de Ganancia, N Hembras.

Características

16 canales en banda 400-512 MHz
Ganancia ajustable 0-15 dB
Aislamiento entre puertos hasta 30 dB
Preamplificador de bajo ruido (2.5 dB)
Soporta 120/220 VCA y 12-24 VCC
Diseño en rack 19" compacto (7" x 3")
ver más

Modelo: TWR16-450

Marca: TELEWAVE, INC

Q 96,426.71

Precio sujeto a cambios.

Solicitar cotización

Descargas

Especificaciones

Características Principales

Rango de Frecuencia: 400-512 MHz
Número de Canales: 16
Ancho de Banda: 40 MHz
Ganancia: 0-15 dB
Conectores: N Hembra

Especificaciones Adicionales

Impedancia: 50 ohms
VSWR típico: 1.3:1
Aislamiento RX-RX: 25 dB (min) / 30 dB (típico)
Figura de ruido: 2.5 dB (típico)
Rango de temperatura: -40°C a +60°C

Detalles Técnicos

Preamplificador de bajo ruido
Puerto de muestra: -20 dB
Intercepto de tercer orden: +36 dBm
Intermodulación: -130 dB para entrada de -30 dBm
Protección a transientes: 40 kV/μs

Alimentación Eléctrica

120 VCA (estándar)
220/240 VCA (opcional)
+11.5 a +15 VCC (reintento de energía)
+12 a +24 VCC (directo al preamplificador)
Consumo: 50 mA

Montaje y Dimensiones

Formato rack: 19' x 7' de altura x 3' de fondo
Opción de montaje en rack 19' x 1.75' (1 UR) de alto y 5' de profundidad agregando -1R
Peso: 6 kg (16 canales)

Aplicaciones

Distribución de señal para múltiples receptores
Reducción de costos y carga en torres
Mantenimiento de calidad de señal consistente
Aislamiento entre puertos (hasta 30 dB)

Especificaciones Eléctricas

Impedancia: 50 ohms
VSWR (típico): 1.3:1
Aislamiento RX-RX: 25 dB (min) / 30 dB (típico)
Figura de ruido: 2.5 dB (típico)
Intercepto de tercer orden: +36 dBm
Intermodulación: -130 dB para entrada de -30 dBm

Alimentación y Conectores

Alimentación AC: 120 VAC (estándar), 220/240 VAC (opcional)
Alimentación DC: +11.5 a +15 VDC (reintento de energía), +12 a +24 VDC (directo al preamplificador)
Consumo: 50 mA
Conectores: N Hembra (entrada y salida)
Opción de conectores: BNC Hembra (opcional)

Características Físicas

Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
Peso: 6 kg (16 canales)
Rango de temperatura: -40°C a +60°C
Protección: Protección a transientes de 40 kV/μs

Notas

Todos los puertos no utilizados deben terminarse con resistencia de 50 ohms (TWL-01 disponible como opción)
La ganancia se mide desde el puerto de entrada a cualquier puerto de salida
La ganancia se ajusta en fábrica según requerimientos del sistema
Consulte tiempo de entrega con su distribuidor autorizado
