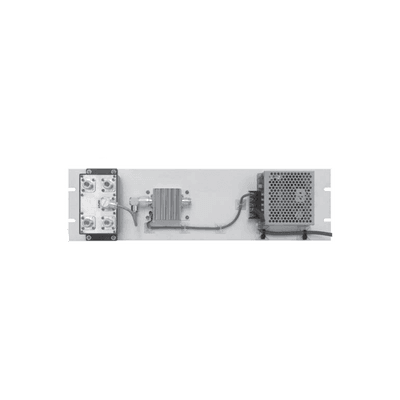

Multiacoplador de 806-960 MHz, 4 salidas, 40 MHz y 0-15 dB de Ganancia.

Multiacoplador de 806-960 MHz, 4 salidas, 40 MHz y 0-15 dB de Ganancia.

Multiacoplador de 806-960 MHz, 4 salidas, 40 MHz y 0-15 dB de Ganancia.

Características

Frecuencia 806-960 MHz con 4 salidas
Ganancia ajustable 0-15 dB
Aislamiento RX-RX de 30 dB (típico)
Figura de ruido de 2.5 dB
Alimentación AC 100-240 VCA y DC +12 a +24 VDC
Conectores N hembra (opcional BNC hembra)
ver más

Modelo: TWR4-860

Marca: TELEWAVE, INC

Q 46,019.48

Precio sujeto a cambios.

Solicitar cotización

Descargas

Especificaciones

Características Generales

Frecuencia: 806-960 MHz
Número de salidas: 4
Ancho de banda: 40 MHz
Rango de ganancia: 0-15 dB
Impedancia/VSWR típico: 50 ohms / 1.3:1
Aislamiento RX-RX: 25 dB (mínimo) / 30 dB (típico)
Figura de ruido: 2.5 dB (típico)
Intermodulación: -130 dB para entrada de -30 dBm

Especificaciones Adicionales

Punto de intercepción de tercer orden: +36 dBm
Rango de temperatura: -40°C a +60°C
Requisitos de alimentación AC: 100-240 VAC, 50-60 Hz / 0.4 A
Requisitos de alimentación DC: +12 a +24 VDC / 200 mA (típico)
Conectores: N Hembra (opcional BNC Hembra)
Dimensiones: 5.25' x 19' x 3' (13.3 x 48.3 x 7.6 cm)
Peso: 4 lbs (1.8 kg)
Protección contra transientes: 40 kV/μs

Modelos Disponibles

TWR4-150: 148-174 MHz, 4 salidas, 36 MHz, 0-18 dB
TWR4-250: 216-250 MHz, 4 salidas, 34 MHz, 0-18 dB
TWR4-350: 300-400 MHz, 4 salidas, 40 MHz, 0-18 dB
TWR4-450: 400-512 MHz, 4 salidas, 40 MHz, 0-18 dB
TWR4-760: 763-824 MHz, 4 salidas, 40 MHz, 0-15 dB
TWR4-860: 806-960 MHz, 4 salidas, 40 MHz, 0-15 dB

Notas Importantes

Todos los puertos no utilizados deben terminarse con 50 ohms
La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida
El rango de ajuste de ganancia se realiza en fábrica según requerimientos del sistema
La frecuencia exacta debe especificarse al hacer el pedido
El rango de sintonización y ancho de banda varían según la banda de frecuencia y componentes del sistema

Alimentación y Construcción

Incluye fuente de alimentación AC: 117 Vca / 11-18 Vcc, 50 mA
Montaje en rack 19' Ancho x 5.19' de Altura x 3' de Fondo
El preamplificador puede alimentarse directamente desde fuente DC
Red de adaptación de impedancia en el puerto de antena
Divisores de alta calidad con aislamiento entre puertos

Aplicaciones

Distribución de señal de recepción
Sistemas de comunicación profesional
Sistemas de radio bidireccional
Instalaciones de múltiples receptores
Sistemas de monitoreo y control
