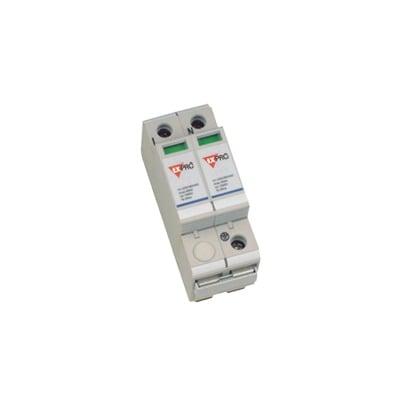

Protector de 120 Vca, 20kA

Protector de 120 Vca, 20kA

Características

  • Protección contra sobretensiones de hasta 40kA
  • Nivel de protección de 800V a 20kA
  • Instalación en carril DIN de 35mm
  • Conectores enchufables para fácil conexión
  • Cumple estándares IEC61643-1 y RoHS
  • Rango de temperatura -40°C a 80°C
  • ver más

Modelo: TX-120-VAC

Marca: TXPRO

Q 714.17

Precio sujeto a cambios.
Solicitar cotización
TXPRO

Descargas

TX120VAC

Especificaciones

Descripción

El protector de 120 Vca está diseñado para proteger los componentes electrónicos sensibles en sistemas de distribución de energía contra sobretensiones causadas por rayos, sobretensiones inducidas y descargas estáticas. Es ideal para uso en equipos de CCTV, alarmas, paneles de detección de incendios y sistemas de control de acceso.

Características

  • Instalación en carril DIN 35mm
  • Conectores enchufables para conexión rápida y fácil
  • 40kA de corriente de sobretensión máxima
  • Dispositivo de desconexión térmica
  • Indicadores de estado para verificar visualmente el nivel de protección
  • Cumple con estándares IEC61643-1 y ROHS

Especificaciones Técnicas

  • Voltaje nominal: 120 Vca (50/60Hz)
  • Voltaje máximo de operación: 150 Vca
  • Corriente nominal de descarga (8/20μs): 20kA
  • Corriente máxima de descarga (8/20μs): 40kA
  • Nivel de protección @ 20kA, 8/20μs: 800V
  • Tiempo de respuesta: ≤ 25ns
  • Modo de protección: L-N, N-PE
  • Código IP: IP20

Datos Generales

  • Dimensiones: 90(H) × 36(W) × 65(L) mm
  • Peso: 250g
  • Diámetro de conexión: ≥10mm²
  • Condiciones de operación: Temperatura: -40°C a 80°C, Humedad relativa: ≤95%

Instrucciones de Instalación

  • El SPD debe instalarse en interiores o en cajas impermeables.
  • Evitar la exposición directa al sol.
  • No instalar en lugares con vibraciones violentas. Instalar sobre carril DIN de 35mm.
  • No se requiere mantenimiento especial. Si surge un problema y se sospecha del SPD, verificar el sistema sin el SPD. Si el sistema se recupera, el SPD debe considerarse dañado y reemplazarse inmediatamente.
  • Para asegurar una conexión a tierra confiable, la resistencia de tierra debe cumplir con las especificaciones requeridas.
