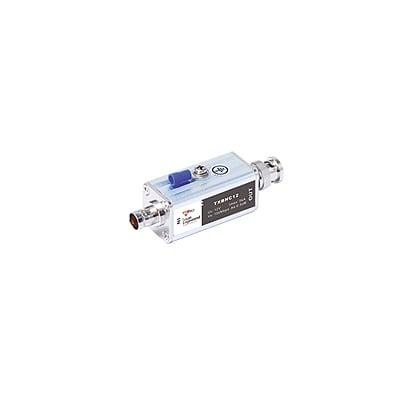

Protector de video en BNC

Protector de video en BNC

Características

  • Protección múltiple con tecnología Gas-Tube + TVS
  • Doble protección en modo común y diferencial
  • Tecnología de matriz TVS con baja capacitancia
  • Tiempo de respuesta ultra rápido: 1ns
  • Velocidad de transmisión adaptativa: 100Mbps
  • Corriente máxima de descarga (8/20μs): 5kA
  • ver más

Modelo: TX-BNC-12

Marca: TXPRO

Q 688.66

Precio sujeto a cambios.
Solicitar cotización
TXPRO

Descargas

Diagrama de ConexiónSpec Sheet

Equipos Relacionados

Cable Coaxial Armado con Conector BNC (Video) / Longitud de 0.6 mts / Optimizado para Cámaras 4K / Uso en Interior
EPCOM TITANIUMTT-BNC-BNC-0.6M

Cable Coaxial Armado con Conector BNC (Video) / Longitud de 0.6 mts / Optimizado para Cámaras 4K / Uso en Interior

Q 30.56
Ver producto
Kit de transceptores activos, envía alimentación 12V/24Vcc/AC, video y audio a una distancia de hasta 150 m en 4K para aplicaciones de video por UTP Cat 5e / 6 en alta definición.
EPCOM TITANIUMTT-101-PVA-TURBO

Kit de transceptores activos, envía alimentación 12V/24Vcc/AC, video y audio a una distancia de hasta 150 m en 4K para aplicaciones de video por UTP Cat 5e / 6 en alta definición.

Q 196.41
Ver producto
Caja de Conexiones de Metal / Compatible con DS-2CD20XX, B8-TURBOGXX, THC-B120-XX,, THC-BXX, THC-TXX
HIKVISIONDS-1280ZJ-XS

Caja de Conexiones de Metal / Compatible con DS-2CD20XX, B8-TURBOGXX, THC-B120-XX,, THC-BXX, THC-TXX

SOLICITAR COTIZACIÓN
Ver producto
Protector contra Sobretensiones de Línea Coaxial, Especial para Cámaras Analógicas Fijas o PTZ
DITEKDTK-IBNC

Protector contra Sobretensiones de Línea Coaxial, Especial para Cámaras Analógicas Fijas o PTZ

Q 759.92
Ver producto
Bobina de 305 metros de Cable Coaxial RG59 Siamés, Malla de Cobre, HECHO EN MÉXICO, Optimizado para HD. Aplicación para intemperie. ( Forro grabado con la marca SYSCOM )
VIAKONRG-59-V/1000

Bobina de 305 metros de Cable Coaxial RG59 Siamés, Malla de Cobre, HECHO EN MÉXICO, Optimizado para HD. Aplicación para intemperie. ( Forro grabado con la marca SYSCOM )

Q 8,893.73
Ver producto
FLSEN

Q 2,267.83
Ver producto

Especificaciones

Características principales

  • Protección múltiple con tecnología Gas-Tube + TVS
  • Doble protección en modo común y diferencial
  • Tecnología de matriz TVS con baja capacitancia
  • Capacidad de múltiples descargas
  • Tiempo de respuesta ultra rápido: 1ns

Especificaciones eléctricas

  • Voltaje máximo de operación (Uc): 12V
  • Corriente nominal de descarga (8/20µs) (In): 3kA
  • Corriente máxima de descarga (8/20µs) (Imax): 5kA
  • Voltaje limitante (10/700µs):
    • Línea-línea: 25V
    • Línea-tierra: 500V
  • Velocidad de transmisión adaptativa: 100Mbps
  • Pérdida de inserción: ≤0.5dB

Características mecánicas

  • Conector: BNC
  • Forma de protección: 1
  • Puerto de protección: 1
  • Dimensiones: 53(L) ×25(W) ×25(H)mm
  • Peso: 80g
  • Grado de protección: IP20

Condiciones de operación

  • Temperatura de operación: -40°C a 80°C
  • Humedad relativa: ≤95% sin condensación

Estándares

  • IEC61000
  • RoHS
Instrucciones de instalación
  1. Conectar en serie entre el dispositivo a proteger y el canal de transmisión de señal/alimentación
  2. Conectar el terminal de entrada (IN) al canal de transmisión y el terminal de salida (OUT) al dispositivo protegido
  3. Conectar el cable de tierra del SPD a la barra de tierra del sistema de protección contra rayos
Mantenimiento

No requiere mantenimiento especial. En caso de problemas, verificar el sistema con el SPD desconectado. Si el sistema funciona correctamente, reemplazar inmediatamente el SPD.
