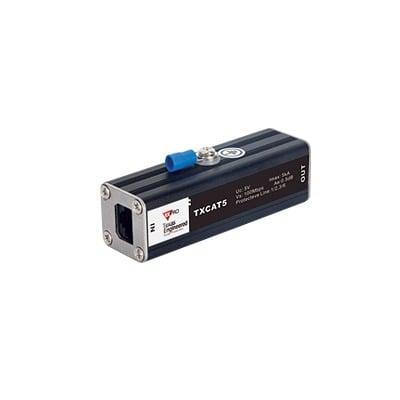

Protector Ethernet (100/1000 Mbps) Cat5e 100 Mbps

Protector Ethernet (100/1000 Mbps) Cat5e 100 Mbps

Características

  • Protección multi-nivel con tecnología Gas-Tube + TVS
  • Doble protección en modo común y diferencial
  • Matriz TVS con baja capacitancia
  • Tiempo de respuesta ultra rápido: 1ns
  • Protección contra sobrecargas hasta 5kA
  • Compatibilidad con cables Cat5e y Cat6
  • ver más

Modelo: TX-CAT5

Marca: TXPRO

Q 752.51

Precio sujeto a cambios.
Solicitar cotización
TXPRO

Descargas

Spec Sheet

Especificaciones

Características

  • Protección multi-nivel con tecnología Gas-Tube + TVS
  • Protección dual en modo común y modo diferencial
  • Tecnología de matriz TVS con baja capacitancia
  • Capacidad de protección multi-descarga
  • Tiempo de respuesta: 1ns
  • Conector RJ45
  • Uso interior
  • Compatible con cables Cat5e y Cat6

Especificaciones eléctricas

  • Voltaje máximo de operación: 5V
  • Corriente nominal de descarga (8/20µs): 3kA
  • Corriente máxima de descarga (8/20µs): 5kA
  • Voltaje limitante: 25V (línea-línea), 500V (línea-tierra)
  • Velocidad de transmisión: 100 Mbps
  • Pérdida de inserción: 0.5dB
  • Pines protegidos: 1/2, 3/6

Características mecánicas

  • Dimensiones: 83 × 25 × 25 mm
  • Peso: 76g
  • Protección: IP20

Condiciones de operación

  • Temperatura de operación: -40°C a 80°C
  • Humedad relativa: ≤95%
  • Normas: IEC61643-1, RoHS

Diagrama

Diagrama

Instrucciones de instalación

  1. Conectar en serie entre el dispositivo protegido y el canal de transmisión de señal/alimentación
  2. Conectar terminal de entrada (IN) al canal de transmisión y terminal de salida (OUT) al dispositivo protegido
  3. Conectar el cable de tierra del SPD al barraje de tierra del sistema de protección contra rayos de la habitación o edificio

Mantenimiento

No requiere mantenimiento especial. Cuando surja un problema y se sospeche del SPD, verificar el sistema extrayendo el SPD del circuito. Si el sistema se recupera, el SPD debe considerarse dañado y debe reemplazarse inmediatamente.
