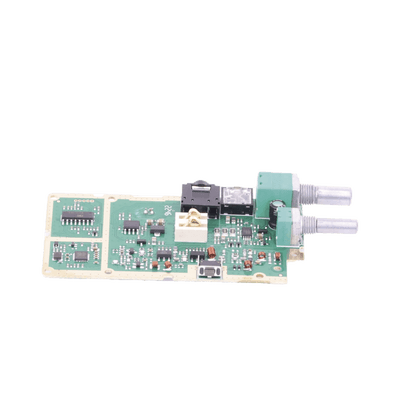

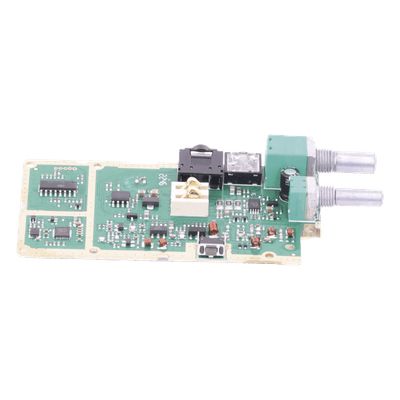

TABLILLA P/ TX600

TABLILLA P/ TX600
TABLILLA P/ TX600TABLILLA P/ TX600TABLILLA P/ TX600TABLILLA P/ TX600

Características

  • Tarjeta para TX600
  • Incluye componentes
  • ver más

Modelo: TX600BOARD

Marca: TXPRO

Q 250.29

Precio sujeto a cambios.
Solicitar cotización
TXPRO

Descargas

F1`diagramcurcuit

Especificaciones

TABLILLA P/ TX600

Características técnicas

  • Compatibilidad: Diseñada para integración con sistema TX600
  • Interfaz: Conectores estandarizados para instalación profesional
  • Montaje: Sistema de fijación optimizado para racks y gabinetes
  • Conectividad: Incluye interfaces VRX y VTX para transmisión/recepción
  • Control: Señales RX_EN y TX_EN para gestión de transmisión
  • Alimentación: Circuitos de protección BAT_LOW para monitoreo de batería

Aplicaciones

  • Integración: Sistemas de control y automatización
  • Expansión: Ampliación de capacidades del sistema base
  • Personalización: Adaptación a configuraciones específicas
  • Comunicaciones: Sistemas de radio con control de transmisión/recepción
  • Monitoreo: Sistemas con detección de nivel bajo de batería
Especificaciones eléctricas
  • Tensión de operación: Compatible con sistema base
  • Consumo: Optimizado para eficiencia energética
  • Protección: Circuitos protegidos contra variaciones
  • Alimentación principal: +3.3V para circuitos lógicos
  • Regulación: Circuitos con transistores DTC114EE para control
  • Filtrado: Múltiples capacitores de 100pF, 150pF, 470pF para estabilización
Especificaciones físicas
  • Dimensiones: Compatible con gabinetes estándar
  • Material: Construcción robusta para entornos profesionales
  • Conectores: Accesibles y etiquetados para instalación
  • Conectores de audio: Incluye jacks de 3.5mm para entrada/salida de audio
  • LEDs indicadores: Circuitos con resistencias para LEDs de estado
Compatibilidad
  • Sistema: TX600 y variantes compatibles
  • Interfaces: Protocolos estándar de la industria
  • Software: Drivers y herramientas de configuración
  • Interfaz SPI: Soporte para comunicación IC_SCK (SPI Clock)
  • Señales de control: Compatible con WOL_TAB (Wake-on-LAN)

Componentes y Circuitos

  • Resistencias: Valores comunes: 100K, 150K, 470K, 1M, 2K2, 47K, 68K, 102K, 103K, 104K, 106K, 107K, 108K
  • Capacitores: Valores: 100pF, 150pF, 470pF, 102pF, 103pF, 104pF, 105pF, 106pF, 107pF, 108pF, 109pF
  • Transistores: DTC114EE para circuitos de conmutación y control
  • Circuitos de audio: Entrada MIC_IN con filtrado y amplificación
  • Control de potencia: Señales VCC, VIN, VOUT para gestión de alimentación
  • Interfaces: Conectores para headphone jack y micrófono

Consideraciones para integradores

  • Verificar compatibilidad con versión específica del sistema TX600
  • Planificar espacio en gabinete según dimensiones especificadas
  • Consultar documentación técnica para conexiones específicas
  • Realizar pruebas de funcionalidad antes de instalación definitiva
  • Verificar niveles de tensión +3.3V en puntos críticos del circuito
  • Comprobar funcionamiento de señales RX_EN y TX_EN para control de transmisión
  • Validar circuitos de detección BAT_LOW para sistemas con batería
  • Configurar correctamente interfaces SPI (IC_SCK) según protocolo del sistema
