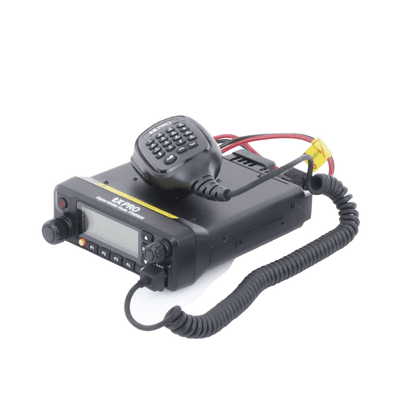

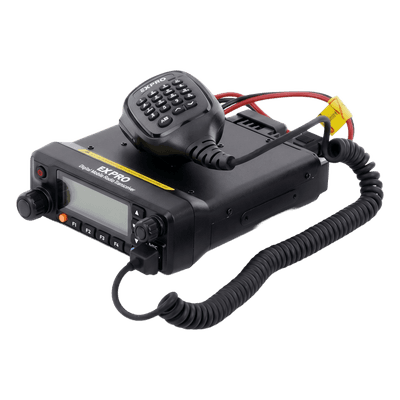

Radio Móvil Digital DMR Doble Banda 136-174 MHz en VHF y 400-480 MHz en UHF, Decodifica DTMF en Pantalla, Ideal para Radiobase

Especificaciones

RADIO MÓVIL DIGITAL DMR DE DOBLE BANDA VHF/UHF

El Radio Móvil Digital de Doble Banda txPRO es un equipo robusto y potente con funcionalidades destacadas, lo que lo convierte en una excelente opción para migrar hacia las bondades de la tecnología digital.

Características principales

Doble banda VHF/UHF
Canales Modo Repetidor y Directo
Capacidad de canales Analógicos y/o Digitales
Llamadas selectivas
Stun/Kill/Revive remotos
Lista de contactos
Logs de llamadas
Mensajería
Pantalla amplia para visualización de información
Cifrado para modo digital
Hasta 1000 canales
Cumple con estándares militares (MIL-STD-810 C/D/E)
Actualizable mediante firmware
Circuito de procesamiento de audio FM con amplificador de banda base
Sistema de control de voz (VOX) integrado
Control automático de ganancia de micrófono (MIC AGC)
Interfaz I2S para procesamiento de audio digital
Cristal de referencia de 29.4912 MHz para sincronización precisa
Amplificador de audio de potencia con conmutación de altavoz
Procesador DMR HR_C6000 para comunicaciones digitales
Interfaz de programación DMR con SCLK, SDI, SDO

Especificaciones técnicas

Rango de Frecuencias VHF: 136-174 MHz
Potencia VHF: 45 Watts
Rango de Frecuencias UHF: 400-480 MHz
Potencia UHF: 35 Watts
Voltaje de operación: 13.8 Vcc
Dimensiones: 143 largo x 50 alto x 175 profundidad (mm)
Peso: 1024 g
Consumo de corriente en reposo: Circuitos de bajo consumo con reguladores de 3.3V y 1.2V
Interfaz de audio: Salida de línea (LINEOUT) y entrada de micrófono balanceada
Filtros EMI: Filtros BLM18AG601S en líneas de alimentación y señal
Regulación de voltaje: Múltiples reguladores para 3.3V, 1.2V, y 12V
Interfaz RF: Entradas/salidas RF_TX_INTER y RF_RX_INTER para módulos externos
Procesamiento de señal: ADC de 12 bits para conversión I/Q en banda base
Temporización: Control de slot de tiempo (TIME_SLOT_IN) para TDMA DMR
Conectividad: Puerto de programación CON-30P con 30 pines

Arquitectura Interna y Componentes

Procesamiento de Audio

Amplificador operacional NJM2902V para procesamiento AF
Circuitos de ecualización y filtrado de audio
Control de volumen digital y analógico
Interfaz de altavoz conmutada (AF_SW)

Sistema Digital

Procesador DMR con interfaz SPI dedicada
Memoria para configuración de canales y contactos
Controlador de pantalla LCD con bus de datos
Sistema de teclas matriciales (K0-K9)

Fuente de Alimentación

Regulador SGM4157YC para gestión de potencia
Filtros LC para supresión de ruido
Protección contra inversión de polaridad
Diseño para operación vehicular estable

Garantía de 3 años contra defectos de fábrica

Incluye: Radio, cable de alimentación, accesorios de montaje y micrófono con DTMF y cable de programación.

Aplicaciones en la industria

El equipo es adecuado para un amplio rango de aplicaciones en la industria, incluyendo:

Seguridad

El cifrado de seguridad avanzado y llamadas selectivas lo hacen adecuado para aplicaciones en seguridad, como en la protección de activos y edificios.

Construcción

Su resistencia y durabilidad lo hacen una herramienta vital para mantener la seguridad en las obras de construcción.

Transporte

Permite una comunicación rápida y efectiva entre conductores, despachadores y personal en la carretera para el transporte de mercancías.

Servicios públicos

Permite una comunicación clara y confiable entre trabajadores en los campos de la electricidad, el agua y otros servicios.

Casos de implementación

El equipo ha sido utilizado en diversas aplicaciones, demostrando su efectividad en entornos exigentes:

Centro comercial en desarrollo

Permitió una comunicación efectiva entre el personal de construcción y el personal de seguridad, facilitando el desarrollo de la obra en tiempo y forma.

Sistema de seguridad portuario

El cifrado de seguridad avanzado y llamadas selectivas fueron clave para prevenir el robo de mercancías y brindar protección efectiva a instalaciones portuarias.

Planta de energía renovable

Fue clave para mantener una comunicación clara y efectiva entre el personal en campo y la sala de control, permitiendo una construcción exitosa y segura de la planta.

El Radio Móvil Digital de Doble Banda txPRO es un equipo confiable, con múltiples funcionalidades y especificaciones técnicas robustas. La garantía de 3 años contra defectos de fábrica y la posibilidad de actualización mediante firmware lo hacen una opción adecuada para aplicaciones de radiocomunicación profesional. Su arquitectura interna basada en el modelo MD9600-UV incluye procesamiento de audio avanzado, sistema digital DMR dedicado y gestión de potencia optimizada para operación vehicular.
