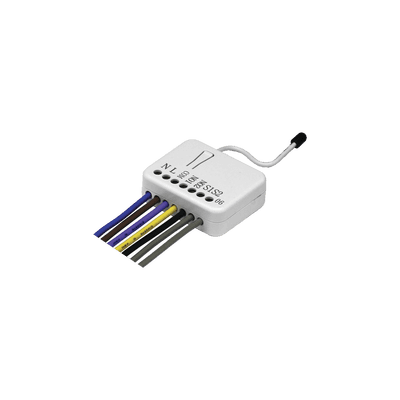

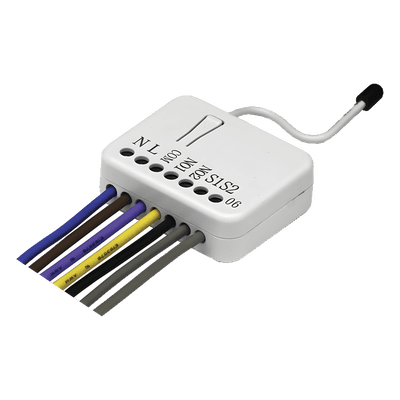

Modulo de relevador, tecnología inalámbrica Z-WAVE, compatible con HUB HC7, panel de alarma L5210, L7000, Total Connect y Alarm.Com

Especificaciones

Características Principales

Frecuencia: 868.42 / 908.42 MHz
Voltaje: 230 / 120 V
Carga resistiva: 1500 W x 2
Potencia máxima: 3000 W (1500 W para EE.UU.)
Tecnología Z-WAVE® V6.02
Distancia de operación: 40m interior / 70m exterior
Compatibilidad: HUB HC7, paneles de alarma L5210, L7000, Total Connect y Alarm.Com

Características Avanzadas

Diseño compacto y fácil de instalar
Protección de sobrecarga
Función de medidor de resistencia
Bajo consumo de electricidad
Actúa como repetidor Z-Wave
Soporta actualización de firmware OTA
Compatibilidad con dispositivos de diferentes fabricantes

Especificaciones Eléctricas

Voltaje: AC 110V～230V 50Hz/60Hz
Consumo: Bajo consumo eléctrico
Protección: Sobrecarga (3010-3300W)
Memoria: Función de memoria de estado

Especificaciones Z-Wave

Protocolo: Z-Wave V6.02
Frecuencias: 868.4MHz (EU), 908.4MHz (US), 921.4MHz (AU), 869MHz (RU)
Grupos de asociación: 2 grupos (máx. 5 dispositivos por grupo)
Modo de asociación: General Lifeline (MSB=0x00, LSB=0x01)

Funciones de Seguridad

Protección de sobrecarga: Desactivación automática
Modo de seguridad: Incluye/excluye dispositivos Z-Wave
Indicador LED: Estado de conexión y operación
Modo de reseteo: Para recuperación de red

Funcionamiento

Reporte de consumo eléctrico cada 1 hora (ajustable hasta 45 horas)
Reporte de consumo acumulado cada 10 minutos (ajustable hasta 227 días)
Detección de consumo excesivo (ajustable hasta 3000W)
Detección de consumo acumulado excesivo (ajustable hasta 10000 KWh)
Modo de indicador LED programable
Modo de funcionamiento: Edge, Pulse o Edge-Toggle

Condiciones de Operación

Requiere asignación de Node ID por controlador Z-Wave
No se puede configurar en banco de pruebas
Máximo 5 segundos para confirmar exclusión de red
Intervalo de 1.5 segundos para modos de inclusión/exclusión
No debe usarse el modo Reset sin controlador primario

Dimensiones

Producto: 868.42 / 908.42 MHz

Tamaño: Consultar especificaciones (mm) en documentación técnica

Compatibilidad

HUB HC7
Panel de alarma L5210
Panel de alarma L7000
Total Connect
Alarm.Com

Diagrama de Conexión

Conexiones:

L: Entrada de voltaje de línea
N: Neutro de línea
S: Conexión a interruptor de pared
NO1: Salida de carga conmutada

Nota: Este módulo debe ser incluido en la red y es adecuado para instalación permanente. El funcionamiento adecuado depende de su ubicación dentro de la red Z-Wave.
