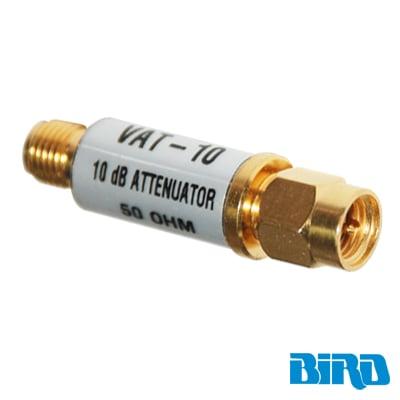

Atenuador en Línea de 10 dB, 1 W, Conectores SMA Macho-Hembra, CD-6 GHz.
Características
- Atenuador de 10 dB con precisión ±0.3 dB
- Capacidad de potencia hasta 1 W
- Conectores SMA macho-hembra estándar
- Rango de frecuencia DC a 6 GHz
- VSWR 1.05:1 a 1.60:1 según frecuencia
- Operación en temperatura -45°C a 100°C
- ver más
Modelo: VAT-10
Marca: MINI CIRCUITS
Q 406.91
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Atenuador de 10 dB para reducción precisa
- Capacidad hasta 1 W de potencia
- Compatible con conectores SMA macho-hembra
- Rango de frecuencia hasta 6 GHz
- Ideal para aplicaciones RF avanzadas
Especificaciones Eléctricas
- Atenuación: 10 ± 0.3 dB
- Rango de Frecuencia: DC a 6000 MHz
- Flatness: 0.10 dB (DC-3 GHz), 0.20 dB (3-5 GHz), 0.15 dB (5-6 GHz)
- VSWR: 1.05:1 (DC-3 GHz), 1.25:1 (3-5 GHz), 1.60:1 (5-6 GHz)
- Potencia Máxima: 1 W
- Impedancia: 50 Ω
- Atenuación de Temperatura: Varía máximo 0.3 dB sobre temperatura
Especificaciones Mecánicas
- Conectores: SMA Macho-Hembra
- Estilo de Carcasa: FF704
- Peso: 10.0 gramos
- Dimensiones: 1.43' (36.32 mm) de longitud
- Ancho de Flats: 0.312' (7.92 mm)
- Material: Construcción rígida de cuerpo único
Condiciones de Operación
- Temperatura de Operación: -45°C a 100°C
- Temperatura de Almacenamiento: -55°C a 100°C
- RoHS Compliant: Sí, con sufijo +
Aplicaciones
- Ajuste de nivel de señal
- Emparejamiento de impedancia
- Instrumentación RF
- Sistemas de comunicación
Datos Eléctricos Típicos
| Frecuencia (MHz) | Atenuación (dB) | VSWR |
|---|---|---|
| 50 | 10.06 dB | 1.00:1 |
| 100 | 10.01 dB | 1.01:1 |
| 500 | 10.06 dB | 1.01:1 |
| 1000 | 10.06 dB | 1.02:1 |
| 2000 | 10.01 dB | 1.03:1 |
| 3000 | 9.89 dB | 1.07:1 |
| 4000 | 9.60 dB | 1.19:1 |
| 5000 | 9.51 dB | 1.31:1 |
| 6000 | 9.69 dB | 1.50:1 |
Notas Importantes
- A. Las especificaciones y condiciones no expresamente declaradas en este documento están excluidas y no forman parte de la especificación.
- B. Las especificaciones eléctricas están basadas en los criterios de prueba establecidos por Mini-Circuits.
- C. Los productos están sujetos a la garantía limitada estándar de Mini-Circuits. Visite www.minicircuits.com/MCLStore/terms.jsp para más información.
Para potencias mayores y diferentes conectores... ¡Contáctenos!
Soporte Técnico: ventas@minicircuits.com
Teléfono: (718) 934-4500
