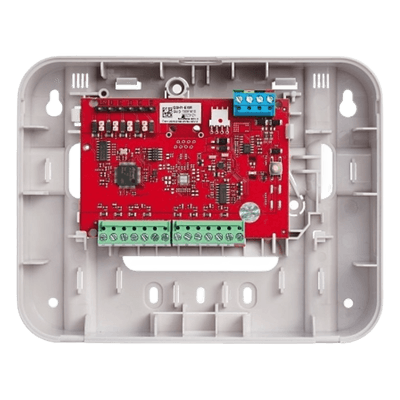

Módulo de Relé VISTAHRELAY para Paneles de Control VISTA H3 / 4 Salidas de Relé Forma-C (SPDT) / Supervisión de Manipulación / Compatible con iBus / NFPA-72 / Rango de Temperatura 0 a 50°C

Módulo de Relé VISTAHRELAY para Paneles de Control VISTA H3 / 4 Salidas de Relé Forma-C (SPDT) / Supervisión de Manipulación / Compatible con iBus / NFPA-72 / Rango de Temperatura 0 a 50°C
Módulo de Relé VISTAHRELAY para Paneles de Control VISTA H3 / 4 Salidas de Relé Forma-C (SPDT) / Supervisión de Manipulación / Compatible con iBus / NFPA-72 / Rango de Temperatura 0 a 50°C

Características

  • 4 relés form-C (SPDT) por módulo
  • Supervisión de cableado y protección anti-manipulación
  • Voltaje de entrada: 12VDC (10-14VDC)
  • Tiempo de respuesta de bucle: 400ms
  • Cumple con la norma NFPA-72
  • ver más

Modelo: VISTAHRELAY

Marca: HONEYWELL HOME RESIDEO

Q 3,812.99

Precio sujeto a cambios.
Solicitar cotización
HONEYWELL HOME RESIDEO

Descargas

VISTAHRELAY_Product-Data-Sheet.pdf

Especificaciones

El módulo de relé VISTAHRELAY es una solución avanzada para expandir las capacidades de los paneles de control de la serie VISTA H3. Este módulo permite agregar hasta cuatro salidas de relé de tipo Form-C (SPDT) de manera remota, conectándose a través de los terminales de cableado iBus del panel. Con características de supervisión de manipulación y cableado, este módulo garantiza la seguridad y confiabilidad del sistema. Además, su diseño flexible permite la instalación en superficie o en cajas de conexiones, facilitando la integración en diversos entornos.

Características Principales

  • 4 salidas de relé Form-C (SPDT) para máxima flexibilidad
  • Supervisión de manipulación y cableado para mayor seguridad
  • Compatibilidad con iBus para integración sencilla
  • Diseño flexible para instalación en superficie o en cajas de conexiones
  • Cumple con el estándar NFPA-72 para sistemas de alarma
  • Rango de temperatura de operación de 0 a 50°C
  • Regulación de fuente de alimentación integrada - alimentado desde el panel VISTAH3 y respaldado por batería si el panel pierde AC
  • Terminales removibles para facilitar el cableado durante la instalación
  • Soporte para múltiples tipos de configuración: normalmente abierto, normalmente cerrado, común, doble balanceado, duplicación de zona y resistencias de fin de línea

Detalles Técnicos

Especificaciones
  • Dimensiones físicas: 6.93'W x 5.43'H x 1.99'D (176mm x 138mm x 50.5mm)
  • Voltaje de entrada: 12VDC nominal (10-14VDC)
  • Corriente de entrada: 25mA en espera + 20mA por relé activo
  • Calificación de contacto: 3A máximo a 30VDC y 3A máximo a 120/240VAC (carga resistiva)
  • Tiempo de respuesta del bucle: 400ms
  • Resistencia de bucle requerida: 2.2K ohm
  • Humedad de operación: 0-95% (humedad relativa)
Interfaces y Conectividad
  • 4 relés Form-C (SPDT) con terminales para normalmente abierto, común y normalmente cerrado
  • Conexión iBus con terminales para iBus A (verde), iBus B (amarillo), negativo (negro) y positivo (rojo)
  • LED indicador y terminal de manipulación
  • Terminales de conexión numerados: 1A-1C (Relé 1), 2A-2C (Relé 2), 3A-3C (Relé 3), 4A-4C (Relé 4)
  • Terminales iBus: 5A (iBus A verde), 5B (iBus B amarillo), 5C (Negativo negro), 5D (Positivo rojo)
Limitaciones de Cableado iBus
  • Longitud máxima de cableado con cable de 4 conductores sin blindaje: 3000 pies (914m)
  • Longitud máxima con cable blindado: 1500 pies (457m)
  • Longitudes máximas por calibre de cable:
    • #22 AWG: 700ft (213m) @ 50mA, 350ft (107m) @ 100mA, 120ft (37m) @ 300mA
    • #20 AWG: 1200ft (366m) @ 50mA, 600ft (183m) @ 100mA, 200ft (61m) @ 300mA
    • #18 AWG: 1900ft (579m) @ 50mA, 950ft (290m) @ 100mA, 320ft (98m) @ 300mA
    • #16 AWG: 3000ft (914m) @ 50mA, 1500ft (457m) @ 100mA, 500ft (152m) @ 300mA
  • La longitud total de todas las corridas de cable para todas las particiones combinadas no debe exceder los límites establecidos

Aplicaciones y Casos de Uso

Sistemas de Seguridad

Integración en sistemas de alarma para control de dispositivos periféricos como sirenas, luces y cerraduras.

Automatización de Edificios

Control de sistemas de iluminación, HVAC y otros dispositivos en edificios comerciales y residenciales.

Supervisión Industrial

Monitoreo y control de equipos en entornos industriales con requisitos de seguridad y confiabilidad.

Configuraciones de Zona

Soporte para configuraciones avanzadas como doble balanceado, duplicación de zona y resistencias de fin de línea para integración en sistemas de detección complejos.
