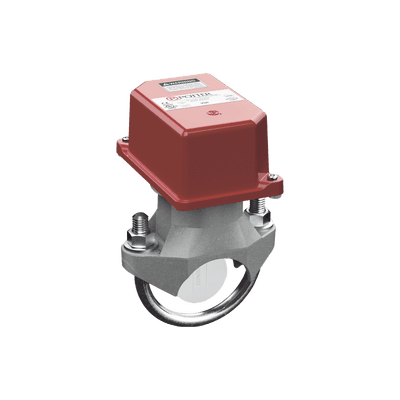

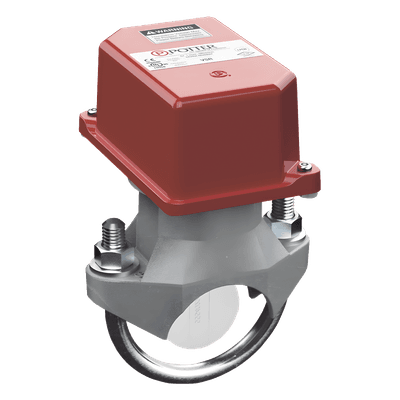

Detector de Flujo de Agua 2.5 Pulgadas Tipo Paleta con Retardo

Detector de Flujo de Agua 2.5 Pulgadas Tipo Paleta con Retardo
Detector de Flujo de Agua 2.5 Pulgadas Tipo Paleta con Retardo

Características

  • Detecta flujo sostenido desde 10 GPM
  • Rociadores de tubería humeda exclusivamente
  • Retardo neumático ajustable para evitar falsas alarmas
  • Dos interruptores unipolares de doble tiro
  • Instalación en tubería ascendente principal
  • ver más

Modelo: VSRF0250

Marca: POTTER

Q 3,449.85

Precio sujeto a cambios.
Solicitar cotización
POTTER

Descargas

051889

Especificaciones

El indicador de flujo de agua es un interruptor de flujo de agua de tipo paleta diseñado para detectar un flujo sostenido de 10 gpm o más. Está diseñado para usarse únicamente en sistemas de rociadores de tubería húmeda. El modelo VSR tiene un dispositivo de retardo neumático ajustable incorporado retrasa el accionamiento de los interruptores eléctricos para reducir la posibilidad de falsas alarmas causadas por uno o más aumentos transitorios de flujo.

La unidad incluye dos interruptores unipolares de acción rápida de doble tiro utilizados para operar alarmas locales, indican señales a paneles indicadores, disparar cajas de alarma contra incendios municipales, encender bombas contra incendios o cualquier otra función que puede iniciarse o controlarse mediante la apertura o cierre de un interruptor eléctrico.

El dispositivo puede instalarse en el tubo ascendente principal para dar una señal de flujo de agua al sistema o en tuberías principales de alimentación secundarias, en cruz. Redes principales o ramales para dar señal de caudal por zona o área.

Características

Presión de trabajo del agua

  • Modelo VSR-S: Clasificado para presiones de servicio de trabajo con agua de hasta 300 psi (20,7 bar) para tamaños de 1”, 1-1/4”, 1-1/2” y 2” (25 mm, 32 mm, 38 mm y 50 milímetros)
  • Modelo VSR: Clasificado para presiones de servicio de trabajo con agua de hasta 450 psi (31 bar) para tamaños de 2” (50 mm) a 8” (200 mm) - UL
  • Modelo VSR-10: Clasificado para presiones de servicio de trabajo con agua de hasta 300 psi (20,7 bar) para tamaño de 10” (250 mm)

Especificaciones técnicas

  • Sobretensión máxima: 18 FPS (5,5 m/s)
  • Rango de sensibilidad de flujo para señal: 4-10 GPM (15-38 LPM) - UL
  • Retardo neumático ajustable: 0 a aproximadamente 90 segundos, ajustable por letras en el dial
  • Ajuste normal recomendado: Entre 30 y 45 segundos
  • Límites de ajuste: No menos de 20 segundos ni más de 90 segundos
  • Flujo mínimo de activación: 10 GPM (38 LPM) requerido para activación
Calificaciones de contacto
  • Dos interruptores unipolares de dos vías con contactos de forma C con clasificación de 10 amperios a 125/250 VCA, 2,0 amperios a 0-30 VCC, 10 m amperios mín. @ 24 VCC
  • Cada interruptor se puede cablear para funcionamiento en circuito abierto o cerrado. Ver Figura 8.
Entradas de conductos
  • Se proporcionan dos orificios ciegos para conductos de 1/2'
  • Compartimentos de interruptores individuales adecuados para voltajes diferentes
Uso y compatibilidad
  • Tubería listada de plástico, cobre y hierro cédula 40
  • VSR-S: se adapta a tamaños de tubería de 1' (25 mm), 1-1/4' (32 mm), 1-1/2' (38 mm) y 2' (50 mm)
  • VSR-2 1/2 (VSRF0250): Para tubería de 2-1/2' (63.5 mm) con orificio de instalación de 1-1/4' (32 mm)
  • Pérdida por fricción: 3 PSI para el modelo VSRF0250

Detalles de paletas incluidas

Nota: Se suministran 12 paletas con cada unidad, uno para cada tamaño de tubería de TEE roscada y sudorosa, uno para CPVC de 1' (25 mm), uno para CPVC de 1' (25 mm) (central), uno para CPVC NIBCO con rosca de 1' y uno para rosca de 1-1/2' (38 mm) (Japón).

Estándares de materiales

Cuerpo
Aluminio fundido
Base
Aluminio fundido
Caja
Fundición a presión, acabado en esmalte rojo
Cubierta
Mantenida en su lugar con tornillos a prueba de manipulaciones

Instalación y Ajustes

Requisitos de instalación VSR-2 1/2

  • Tamaño de tubería nominal: 2-1/2' (63.5 mm)
  • Diámetro exterior de tubería: 2.875' (73 mm) o 3.000' (76.1 mm) para DN65
  • Tamaño de orificio: 1.25' + .125/-.062' (33.0 + 2.0 mm)
  • Torque de tuercas U-Bolt: 20 ft-lb (27 n-m)
  • Distancia mínima de válvulas/drenajes: 24' (60 cm)
  • Distancia mínima de cambios de dirección: 6' (15 cm)

Procedimiento de instalación

  • Drenar el sistema completamente antes de la instalación
  • Perforar orificio en tubería usando sierra de agujero en taladro de baja velocidad
  • Limpiar interior de tubería de incrustaciones/materiales por distancia igual al diámetro de tubería a cada lado del orificio
  • Insertar paleta sin doblar o arrugar, orientando flecha en la dirección del flujo de agua
  • Instalar correa de montaje y apretar tuercas alternadamente al torque especificado
  • Verificar que paleta no roce interior de tubería ni se atasque

Certificaciones y Aprobaciones

Modelo VSR

  • UL Listed - Guide No. USQT.S309
  • ULC Listed - Guide No. USQTC.S309
  • FM Approved - Waterflow Detectors, Vane Type
  • CSFM Listed - 7770-0328:001
  • LPCB Approved
  • CE Certified - Standard EN-12259-5

Inspección y Mantenimiento

  • Frecuencia recomendada: Trimestral o más frecuente según NFPA
  • Prueba requerida: Usar válvula de prueba del inspector en línea remota más lejana
  • Inspección mensual: Verificar fugas, reemplazar detector si se encuentran
  • Mantenimiento: Ninguno requerido, solo pruebas e inspecciones periódicas
  • Reemplazo en campo: Retardo y ensamblaje de interruptor fácilmente reemplazables
