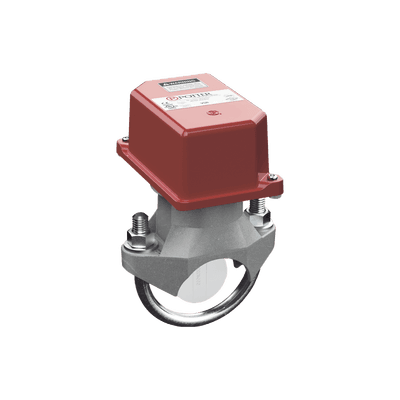

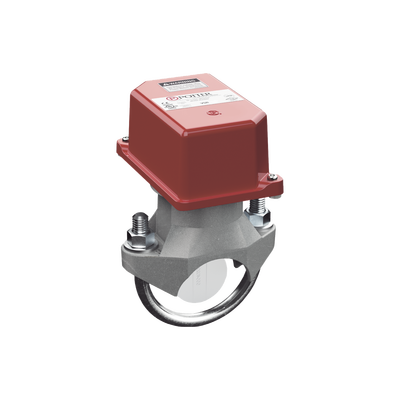

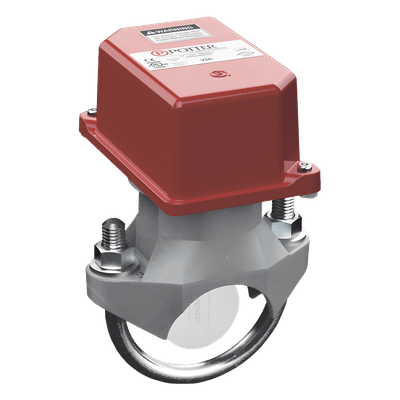

Detector de Flujo de Agua 4 Pulgadas Tipo Paleta con Retardo

Detector de Flujo de Agua 4 Pulgadas Tipo Paleta con Retardo
Detector de Flujo de Agua 4 Pulgadas Tipo Paleta con Retardo

Características

  • Detecta flujo sostenido de 10 GPM o más
  • Diseñado para sistemas de rociadores de tubería húmeda
  • Retardo neumático ajustable para evitar falsas alarmas
  • Incluye dos interruptores unipolares de doble tiro
  • Instalable en tubos ascendente o tuberías principales
  • ver más

Modelo: VSRF0400

Marca: POTTER

Q 3,960.75

Precio sujeto a cambios.
Solicitar cotización
POTTER

Descargas

5401146_VSR

Especificaciones

El indicador de flujo de agua es un interruptor de flujo de agua de tipo paleta diseñado para detectar un flujo sostenido de 10 gpm o más. Está diseñado para usarse únicamente en sistemas de rociadores de tubería húmeda. El modelo VSR tiene un dispositivo de retardo neumático ajustable incorporado retrasa el accionamiento de los interruptores eléctricos para reducir la posibilidad de falsas alarmas causadas por uno o más aumentos transitorios de flujo.

La unidad incluye dos interruptores unipolares de acción rápida de doble tiro utilizados para operar alarmas locales, indican señales a paneles indicadores, disparar cajas de alarma contra incendios municipales, encender bombas contra incendios o cualquier otra función que puede iniciarse o controlarse mediante la apertura o cierre de un interruptor eléctrico.

El dispositivo puede instalarse en el tubo ascendente principal para dar una señal de flujo de agua al sistema o en tuberías principales de alimentación secundarias, en cruz. Redes principales o ramales para dar señal de caudal por zona o área.

Características

Presión de trabajo del agua

  • Modelo VSR-S clasificado para presiones de servicio de trabajo con agua de hasta 300 psi (20,7 bar) para tamaños de 1”, 1-1/4”, 1-1/2” y 2” (25 mm, 32 mm, 38 mm y 50 milímetros)
  • Modelo VSR clasificado para presiones de servicio de trabajo con agua de hasta 450 psi (31 bar) para tamaños de 2” (50 mm) a 8” (200 mm) - UL
  • Modelo VSR-10 clasificado para presiones de servicio de trabajo con agua de hasta 300 psi (20,7 bar) para tamaño de 10” (250 mm)

Especificaciones técnicas

  • Sobretensión máxima: 18 FPS (5,5 m/s)
  • Rango de sensibilidad de flujo para señal: 4-10 GPM (15-38 LPM) - UL
  • Retardo ajustable: 0-90 segundos, reemplazable en campo
  • Rango de temperatura ambiental: 40°F - 120°F (4.5°C - 49°C) - UL
  • Clasificación de gabinete: NEMA 4/IP54, resistente a intemperie/UV/llama
  • Listado UL para tubería de acero: Schedule 5-40, tamaños 2'-6'
  • Listado UL y aprobado FM: Schedule 10-40, tamaños 2'-8' (50-200 mm)
  • Aprobado LPC: Tamaños 2'-8' (50-200 mm)
Calificaciones de contacto
  • Dos interruptores unipolares de dos vías con contactos de forma C con clasificación de 10 amperios a 125/250 VCA, 2,0 amperios a 0-30 VCC, 10 m amperios mín. @ 24 VCC
  • Cada interruptor se puede cablear para funcionamiento en circuito abierto o cerrado
  • Para circuitos supervisados, usar el valor de resistencia del panel de control UL Listed
Entradas de conductos
  • Se proporcionan dos orificios ciegos para conductos de 1/2'
  • Compartimentos de interruptores individuales adecuados para voltajes diferentes
  • Se puede romper la sección delgada de la cubierta para cablear ambos interruptores desde una entrada de conducto
Uso y adaptación
  • Tubería listada de plástico, cobre y hierro cédula 40
  • VSR-S: se adapta a tamaños de tubería de 1” (25 mm), 1-1/4” (32 mm), 1-1/2” (38 mm) y 2” (50 mm)
  • Nota: Se suministran 12 paletas con cada unidad, uno para cada tamaño de tubería de TEE roscada y sudorosa, uno para CPVC de 1” (25 mm), uno para CPVC de 1” (25 mm) (central), uno para CPVC NIBCO con rosca de 1” y uno para rosca de 1-1/2” (38 mm) (Japón)
  • Manga no corrosiva instalada de fábrica en la silla de montar

Estándares de materiales

Cuerpo
Aluminio fundido
Base
Aluminio fundido
Caja
Fundición a presión, acabado en esmalte rojo
Cubierta
Mantenida en su lugar con tornillos a prueba de manipulaciones
Cubierta material
Plástico compuesto de alto impacto resistente a intemperie/UV/llama

Instalación y montaje

Requisitos de instalación

  • Se puede montar en tubería horizontal o vertical
  • En tubería horizontal, instalar en la parte superior donde sea accesible
  • No instalar dentro de 6' (15 cm) de un accesorio que cambie la dirección del flujo
  • No instalar dentro de 24' (60 cm) de una válvula o drenaje
  • La flecha en la silla debe apuntar en la dirección del flujo de agua
  • La paleta no debe rozar el interior de la tubería ni atascarse

Dimensiones de montaje

  • Dimensiones del dispositivo: 5.56 in (141.2 mm) x 3.50 in (89.0 mm) x 2.00 in (50.8 mm)
  • Diámetro de tubería + 1.75 in (44.5 mm): Para DN 50 – DN 65 (2–2.5 in)
  • Diámetro de tubería + 2.125 in (54.0 mm): Para DN 80 – DN 200 (3–8 in)
  • Par de apriete de tuercas U-bolt: 20 ft-lb (27 n-m)

Mantenimiento y reemplazo

Reemplazo en campo

  • Ensamblaje de retardo/interruptor reemplazable en campo sin drenar el sistema
  • Número de stock del ensamblaje de reemplazo: 1029030
  • Vida útil normal del servicio: 10-15 años (puede variar según condiciones ambientales)
  • Inspeccionar mensualmente, reemplazar si se encuentran fugas

Pruebas y estándares

  • Frecuencia de prueba recomendada: trimestral o más frecuente
  • Usar siempre la válvula de prueba del inspector para pruebas
  • Flujo mínimo requerido para activación: 10 GPM (38 LPM)
  • Cumple con NFPA-13, NFPA-13D, NFPA-13R, NFPA-72
  • Kit opcional de interruptor antimanipulación de cubierta: stock no. 0090148
  • Interruptor de derivación FSBS-FLOWSWITCH: stock no. 3001006
