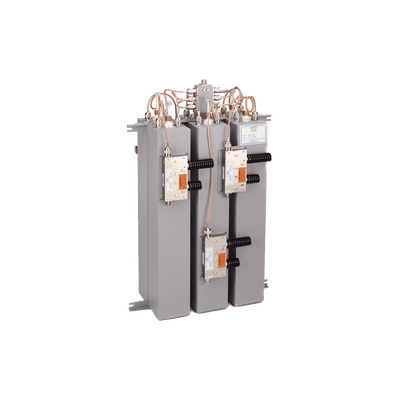

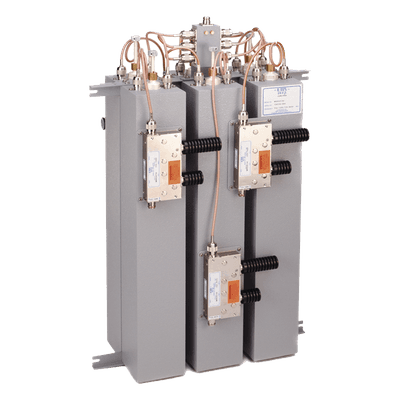

Combinador de RF / 148-174 MHz / 8 Canales / 125 W / 200 kHz Separación Mínima / 2 Circuitos N Hembra
Características
- Aislamiento TX/TX de 70 dB para operación sin interferencias
- Aislamiento ANT/TX de 60 dB protege equipos conectados
- Pérdida por inserción entre 2.3 y 3.3 dB optimiza eficiencia energética
- Diseño compacto con cavidades de 102x102 mm para instalaciones densas
- Operación confiable de -30°C a +60°C en ambientes extremos
- VSWR de entrada 1.1:1 y salida 1.25:1 para máxima transferencia de potencia
- ver más
Modelo: W6458-2/4C
Marca: EMR CORPORATION
Q 427,701.91
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Este combinador de RF opera en la banda de 148-174 MHz y permite agrupar 8 canales en una única antena con una potencia máxima de 125 W por canal. Requiere una separación mínima de 200 kHz entre transmisores para garantizar un rendimiento óptimo. Su diseño con doble circuito de baja pérdida y aislamiento superior entre puertos lo hace ideal para sistemas de radiocomunicación profesional donde la integridad de la señal y la protección de equipos son prioritarias.
Características principales
- Aislamiento TX/TX típico de 70 dB para operación libre de interferencias entre canales
- Aislamiento ANT/TX típico de 60 dB que protege los transmisores de señales reflejadas
- Pérdida por inserción mínima de 2.3 dB y máxima de 3.3 dB para alta eficiencia energética
- Cavidades compactas de 102 x 102 mm que optimizan el espacio en rack
- Rango de temperatura operativa de -30°C a +60°C para despliegues en climas extremos
- VSWR de entrada 1.1:1 y salida 1.25:1 que maximizan la transferencia de potencia
Especificaciones técnicas
Rango de frecuencia
148 - 174 MHz
Número de canales
8 canales
Potencia máxima por canal
125 W
Separación mínima TX-TX
200 kHz
Pérdida por inserción
2.3 - 3.3 dB
Aislamiento TX/TX
70 dB (típico)
Aislamiento ANT/TX
60 dB (típico)
Impedancia
50 Ω
VSWR entrada / salida
1.1:1 / 1.25:1 (máx.)
Tipo de aislamiento
Doble circuito de baja pérdida
Rango de temperatura
-30°C a +60°C
Dimensión de cavidad
102 x 102 mm (ancho x fondo)
Dimensión terminado
826 x 483 x 245 mm (alto x ancho x fondo)
Conectores
N hembra (2 circuitos)
Acabado
Gris EMR
Peso de envío
43.2 kg
