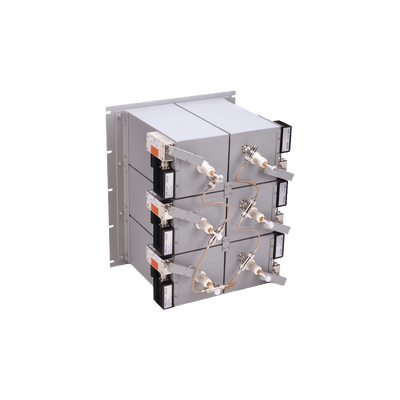

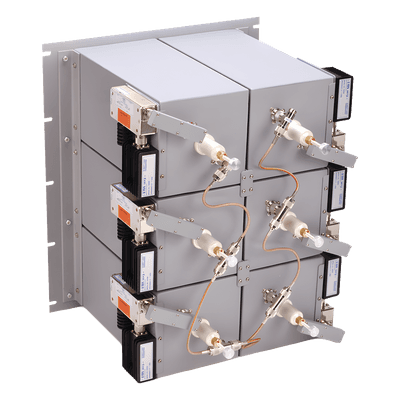

Combinador RF / 300-650 MHz / 6 Canales / 50 W / N Hembra / Circulador Sencillo / 7.0 x 7.0 x 19.0 in Cavity / 22.8 x 19.0 x 19.0 in Total
Características
- Aislamiento TX/TX de 40/45 dB para operación estable
- Pérdida de inserción mínima de 2.3 dB para eficiencia energética
- VSWR de entrada 1.1:1 para adaptación de impedancia óptima
- Operación en -30°C a +60°C para entornos extremos
- Separación mínima de 300 kHz entre canales adyacentes
- Aislamiento antena/TX de 30/35 dB para protección de equipos
- ver más
Modelo: W6546-1/7C
Marca: EMR CORPORATION
Q 196,699.33
Precio sujeto a cambios.
Descargas
Este combinador RF de 6 canales opera en la banda de 300-650 MHz, permitiendo la agregación eficiente de múltiples transmisores en una única antena. Diseñado para aplicaciones profesionales de telecomunicaciones, ofrece aislamiento robusto entre canales y pérdida de inserción controlada. Su construcción en cavidad con acabado gris y conectores N hembra estándar asegura compatibilidad con infraestructura RF existente. El equipo mantiene rendimiento estable en condiciones ambientales adversas, desde -30°C hasta +60°C.
Características principales
- Aislamiento TX/TX: 40 dB mínimo / 45 dB típico
- Aislamiento antena/TX: 30 dB mínimo / 35 dB típico
- Pérdida por inserción: 2.3 dB mínima / 2.9 dB máxima
- VSWR entrada máxima: 1.1:1 / VSWR salida máxima: 1.25:1
- Impedancia: 50 ohm
- Circulador sencillo integrado
Especificaciones técnicas
Rango de frecuencia
300 - 650 MHz
Número de canales
6 canales
Potencia de entrada máxima
50 W por canal
Separación mínima entre canales
300 kHz
Pérdida por inserción
2.3 - 2.9 dB
Aislamiento TX/TX
40 dB mín. / 45 dB típ.
Aislamiento antena/TX
30 dB mín. / 35 dB típ.
Impedancia
50 ohm
VSWR entrada / salida
1.1:1 / 1.25:1 máx.
Tipo de circulador
Sencillo
Rango de temperatura
-30°C a +60°C
Dimensión de cavidad (ancho x fondo)
178 x 178 mm (7.0 x 7.0 in)
Dimensión terminado (alto x ancho x fondo)
578 x 483 x 483 mm (22.8 x 19.0 x 19.0 in)
Conectores
N hembra estándar
Acabado
Gris
Peso de envío
44 kg (97 lb)
