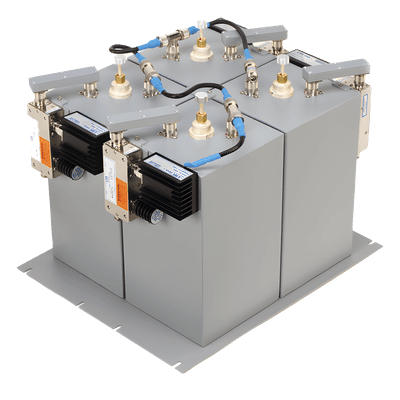

Combinador de RF / 440-512 MHz / 4 Canales / 125 W / 200 kHz Separación / N Hembra / 401x483x483 mm / 27.7 kg
Características
- Aislamiento TX/TX de 70-80 dB para operación estable
- Diseño de doble aislamiento con baja pérdida de inserción
- VSWR de entrada 1.1:1 para máxima eficiencia energética
- Conectores N hembra de grado industrial para instalación robusta
- Operación en temperaturas extremas de -30°C a +60°C
- Cavidad de 178 x 178 mm para alta selectividad de frecuencia
- ver más
Modelo: W6554-2/7CCS
Marca: EMR CORPORATION
Q 207,087.60
Precio sujeto a cambios.
Este combinador de RF opera en el rango de 440-512 MHz y permite la integración de 4 canales con una potencia máxima de 125 W por canal. Su diseño de doble aislamiento de baja pérdida garantiza un rendimiento óptimo en entornos de alta densidad de tráfico de radiofrecuencia. La separación mínima de 200 kHz entre canales asegura una coexistencia sin interferencias, mientras que el aislamiento TX/TX de 70-80 dB mantiene la integridad de cada transmisión. Con conectores N hembra de grado industrial y construcción en cavidad de precisión, este equipo está diseñado para instalaciones críticas de telecomunicaciones profesionales.
Características principales
- Aislamiento TX/TX: 70 dB (mín.) / 80 dB (típico)
- Aislamiento ANT/TX: 60 dB (mín.) / 70 dB (típico)
- Pérdida por inserción: 2.1 dB (mín.) / 2.7 dB (máx.)
- VSWR entrada: 1.1:1 máx. / VSWR salida: 1.25:1 máx.
- Impedancia: 50 ohm
- Rango de temperatura operativa: -30°C a +60°C
Especificaciones técnicas
Rendimiento de RF
Rango de frecuencia 440-512 MHz
Canales 4
Potencia máx. por canal 125 W
Separación mín. Tx-Tx 200 kHz
Impedancia 50 ohm
Aislamiento y Pérdidas
Aislamiento TX/TX 70/80 dB
Aislamiento ANT/TX 60/70 dB
Pérdida inserción (mín.) 2.1 dB
Pérdida inserción (máx.) 2.7 dB
Tipo de aislamiento Doble baja pérdida
VSWR y Conectividad
VSWR entrada (máx.) 1.1:1
VSWR salida (máx.) 1.25:1
Conectores N hembra
Dimensiones y Ambientales
Dimensión cavidad (A x F) 178 x 178 mm
Dimensión terminado (A x A x F) 401 x 483 x 483 mm
Peso de envío 27.7 kg
Temperatura operativa -30°C a +60°C
Acabado Gris
