Modelo: WI5POE28V2
Marca: EPCOM POWERLINE

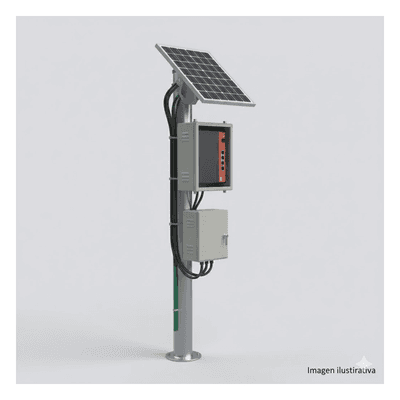

-Switch solar con 5 puertos PoE
-Arreglo Fotovoltaico de 250 W para configurar en 24 Vdc.
-Arreglo de Baterías para configurar en 24 Vdc.
-La suma máxima de watts de los equipos que alimenta es de 35 W
Los equipos que alimente con este KIT deben tener protocolos de alimentacion Passivo u 802.3 af/at
Busque en la ficha tecnica de los equipos que desea alimentar el consumo en watts maximo, la suma de todos los consumos de los equipos que quiera conectar no debe ser mayor a 28 Watts
El KIT puede alimentar por ejemplo 1 LBEM523 Que consume 4 Watts ahora se pueden seleccionar varias camaras que no exedan los 24 Watts faltantes del KIT
1 x EPL22512A -Módulo fotovoltaico de 225 W, 12 Vcc.
1 x WI-PS306GF-UPS-15A -Controlador Solar 24Vcc, 15A.
2 x PL120D12 V2 -Acumulador ciclo profundo VRLA 12 Vcc, 120 Ah.
1 x EPI-MB225-V1 -Montaje para poste
1 x SVR1419G -Gabinete metálico, lámina galvanizada para baterías, no incuye instalacion en poste.
1 x LS2024EU -Controlador de 20 amperes para baterias.
No incluye el MP-1419-V4 montaje de gabinete para poste.
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
Cantidad | Modelo | Función del cable en este KIT |
1 | Cable fotovoltaico, Punta Positiva del conector PROSECB02 al positivo del SWITCH | |
1 | Cable fotovoltaico, Punta negativa del conector PROSECB02 al negativo del SWITCH | |
1 | Negativo de baterías del switch al negativo de la primer batería | |
1 | Positivo de baterías del dwitch al positivo de la segunda bateria | |
|
|
|
|
|
|
|
|
|
1 |
| Jumper entre baterías, se conecta del positivo de la primer batería al negativo de la segunda batería para ponerlas en 24 Vcc |
