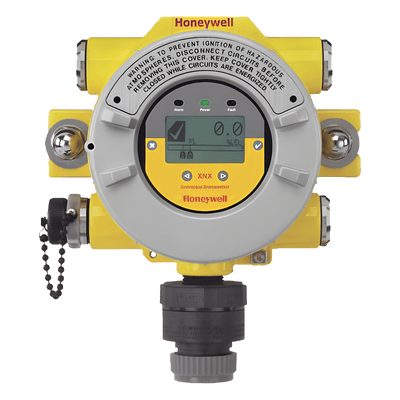

Transmisor Universal Serie XNX, Salida HART® de 4-20 mA, 3 Relays Falla/Alarma, UL/CSA, Entradas 5X3/4" NPT, Aluminio, Configurado Para Sensor 705 Alta Temperatura

Equipo transmisor universal XNX con 5 entradas para conductos/cable (2 a la derecha, 2 a la izquierda, 1 abajo), tipo NPT de 3/4 de pulgada, carcasa fabricada en aluminio, interfaz de usuario por medio de una pantalla LCD estándar de 2.5 pulgadas de matriz de puntos de alta resolución con luz de fondo, información de visualización base de lectura de gas, nombre del gas y unidades de medición, estado de las fallas y las alarmas; cuenta con alarma discreta y notificación de estado, acceso mediante varilla magnética con destornillador para terminales (suministrados con cada unidad) con interfaz de 4 botones, confiable no intrusivo, señal con salida de lazo, de corriente análoga de 0 a 22 mA, condiciones ambientales de temperatura de -40 °C a +65 °C (-40 °F a +150 °F); funcionamiento en humedad relativa de 20 a 90% (sin condensación), cuenta con clasificación IP66, tipo NEMA 4X; con un consumo de energía milivolts en sensor catalítico de 6,5 W; Clasificación UL, CSA, FM y SIL2; Clase 1, División 1, Grupos B, C, D/Clase 1, Zona 1; rango de salida de 4-20 mA + HART; versión que proporciona tres salidas de relevadores totalmente configurables y que se pueden alternar según el nivel actual de gas o el estado del transmisor, brinda dos relés de alarma y un relé de falla.

No incluye sensor.

Características de Entrada/Conectividad

• Entradas: 5 para conductos/cable (2 derecha, 2 izquierda, 1 abajo)
• Tipo entrada: NPT 3/4'
• Material carcasa: Aluminio
• Interfaz usuario: Pantalla LCD 2.5' matriz de puntos alta resolución
• Acceso configuración: Varilla magnética con destornillador para terminales
• Interfaz control: 4 botones, no intrusiva
• Terminación cables: Bloques de terminales de pinza de jaula enchufables con tornillos de sujeción, de 0,5 a 2,5 mm (12-28 AWG)
• Montaje: Lengüetas de montaje de fundición integral para montaje seguro en superficies y canal. Compatible con montaje en tubos de 2 a 6 pulgadas o cielorrasos con juego de montaje opcional
• Opciones entrada: Disponible en ¾' NPT o M25

Especificaciones Técnicas

• Salida analógica: 0-22 mA
• Salida HART: 4-20 mA + HART
• Relés configurables: 3 total (2 alarma, 1 falla)
• Temperatura operación: -40°C a +65°C (-40°F a +150°F)
• Humedad relativa: 20-90% (sin condensación)
• Consumo energía: 6.5 W (sensor catalítico)
• Precisión señal 4-20 mA: +/- 1% FS
• Resistencia bucle máxima: Suministro continuo de 600 Ω a 24 V de CC
• Tensión funcionamiento: 18 a 24 V de CC nominal (16 a 32 V de CC para unidades electroquímicas y mV)
• Protocolo HART: Versión 6.0 compatible
• Modos funcionamiento: Emisor de corriente, receptor de corriente, emisor de corriente aislada, convencional o con datos de HART
