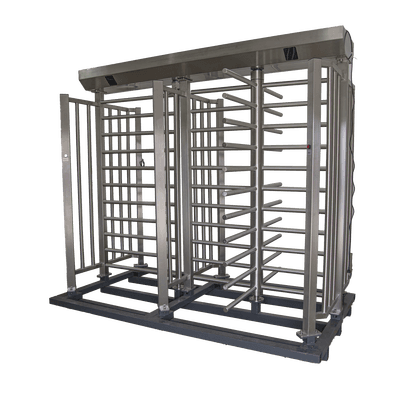

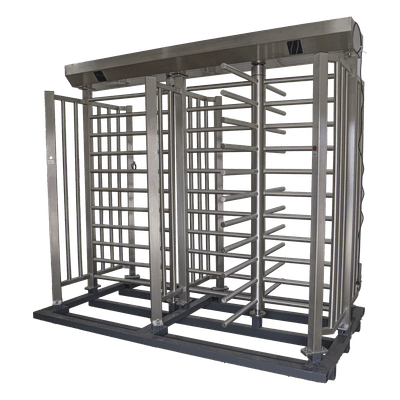

Características principales
- Un rehilete de 4 ejes de seguridad.
- Angulo de rotación de 90°
- Función de apertura automática en caso de emergencia.
- Robusto diseño exclusivo.
- Paso de la puerta de 81 cm.
- Sistema de control con microprocesador para gestión precisa del movimiento.
- Diseño modular para facilitar mantenimiento y reparaciones.
- Protección contra sobrecarga eléctrica integrada.
Características físicas y eléctricas
- Alimentación de 110Vca, consumo 12.5A
- Dimensiones: 2.31 x 1.46 x 2.2 m.
- Peso: 800Kg.
- Fabricado totalmente en Acero inoxidable.
- Interior/Exterior (incluye techo)
- Temperatura de operación: -20° a 50°C
- Frecuencia de operación: 50/60 Hz
- Potencia del motor: 750W
- Grado de protección: IP54 para resistencia a polvo y agua
- Espesor del acero inoxidable: 1.5mm para estructura principal
Características destacadas
- Velocidad de paso de 30 personas por minuto.
- Bidireccional (configurable).
- Velocidad en caso de emergencia de 50 personas por minuto.
- Control por contacto seco o pulso mayor a 100ms.
- Interfaz RS485 para integración con sistemas de control de acceso.
- Sensores infrarrojos para detección de obstáculos y seguridad.
- Modos de operación: Normal, Emergencia, Mantenimiento.
- Tiempo de respuesta del sistema: menos de 0.5 segundos.
- Capacidad de memoria para almacenar configuraciones de usuario.
Especificaciones técnicas detalladas
Especificaciones mecánicas
- Diámetro del rehilete: 1200mm
- Altura del rehilete desde el suelo: 1000mm
- Número de brazos del rehilete: 4
- Material de los brazos: Acero inoxidable con recubrimiento antideslizante
- Sistema de transmisión: Reductor de engranajes helicoidales
- Vida útil del mecanismo: más de 1 millón de ciclos
Especificaciones de seguridad
- Sensor de anti-atrapamiento para protección de usuarios
- Detección de obstáculos por infrarrojos en 4 puntos
- Parada de emergencia instantánea
- Protección contra reversión no autorizada
- Alarma sonora integrada para condiciones de fallo
- Indicadores LED de estado operativo
Interfaces y conectividad
- Interfaz RS485 con protocolo Modbus
- Entradas de contacto seco: 4 canales
- Salidas de relé: 2 canales
- Conector para botón de emergencia externo
- Interface para lector de tarjetas/tarjetas RFID
- Panel de control con display LCD y teclado membrana
Notas adicionales
En caso de pérdida de energía el equipo regresa a su configuración de fábrica.
Equipo con contra defectos de fábrica.
Producto NO está dentro de las políticas de flete gratis, se debe de cotizar por separado.
Equipo de gran volumen y peso, requiere montacargas para carga/descarga y/o maniobra de desplazamiento.
No aplica entrega de mercancía zona extendida.
El torniquete se entrega desarmado, por lo que requiere ensamble en sitio de instalación.
Requerimientos de instalación: Base de concreto nivelada con anclajes de expansión incluidos. Se recomienda verificación de nivelación durante ensamble.
Intervalo de mantenimiento recomendado: Lubricación de ejes cada 6 meses, verificación de sensores cada 3 meses, calibración anual del sistema.
Para mantener en buen estado la apariencia del torniquete, es necesario su limpieza y/o mantenimiento semanal.
