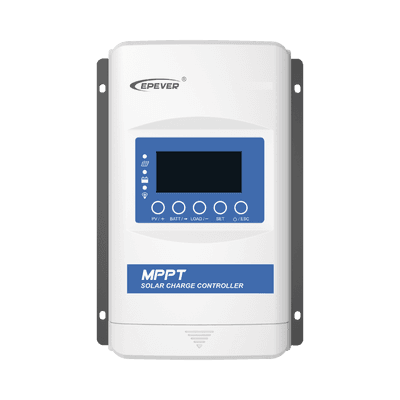

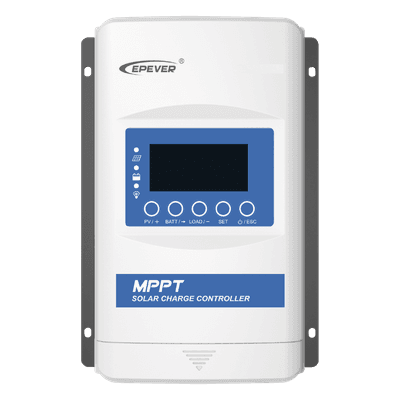

Controlador Solar MPPT 30A 12/24/36/48 V, Máximo Voltaje de Circuito Abierto Voc 150 Vcc, Configurable para Baterías de Litio

Equipos Relacionados

Especificaciones

Compatibilidad con Baterías de Litio, AGM-VRLA, Gel, Etc.

Características serie XTRA-N

Controlador con Tecnología Avanzada MPPT, tierra negativo común.
Diseño a prueba de polvo e impermeable con clase IP32.
Amplio rango de voltaje de operación MPP.
Múltiples modos de trabajo de carga.
Con la interfaz del bus de comunicación RS-485.
Amplia protección electrónica.
Eficiencia de rastreo MPPT del 99.5% con transferencia CC a CC de eficiencia máxima del 98%.
Protección contra sobrecalentamiento con reducción automática de potencia a temperaturas elevadas (activación a 81°C interna).
Puerto RS-485 aislado con salida protegida de 5V/200mA y protocolo Modbus estándar.
Función de estadísticas de energía en tiempo real para monitoreo del sistema.
Componentes de alta calidad ST o IR con baja relación de fallas para vida prolongada.
Protección de límite en corriente de carga y potencia de carga para estabilidad del sistema.

Especificaciones Técnicas XTRA3415N

Especificaciones Eléctricas

Corriente de carga nominal: 30A
Corriente de descarga nominal: 30A
Rango de voltaje de entrada de batería: 8Vcc ~ 68Vcc
Máximo voltaje circuito PV abierto: 150Vcc (a temperatura ambiente mínima)
Rango de voltaje MPPT: (Voltaje de batería + 2V) ~ 108V
Entrada máxima de potencia por voltaje:
- 780W / 24V
- 1170W / 36V
- 1560W / 48V
Autoconsumo: ≤16mA (36V) / ≤16mA (48V)
Caída de voltaje circuito de descarga: ≤ 0.23V
Coeficiente compensación temperatura: -3mV/°C/2Vcc (asignado)

Especificaciones Ambientales y Mecánicas

Temperatura operacional: -25°C a +50°C (con LCD) / -30°C a +50°C (sin LCD)
Temperatura de almacenamiento: -20°C a +70°C
Humedad relativa: ≤ 95% N.C.
Grado de protección: IP33 (protección contra objetos >2.5mm y fluidos con inclinación 15°)
Grado de contaminación: PD2
Dimensiones generales: 255×185×67.8 mm
Dimensiones de instalación: 200×176 mm
Diámetro orificios instalación: Φ 5 mm
Cable recomendado: 6AWG (16mm²)
Peso: 1.70 kg

Certificaciones y Compatibilidad

Seguridad: EN/IEC62109-1
EMC (Inmunidad/emisión): EN61000-6-3 / EN61000-6-1
FCC: 47 CFR Parte 15, Subparte B
Rendimiento y función: IEC62509
ROHS: IEC62321-3-1
Pantallas LCD opcionales: XDB1, XDS1, XDS2
Tiempo encendido luz fondo LCD: 60 segundos (asignado)
Sistema a tierra física: Negativo común a tierra física

Consideraciones importantes

- La carga y descarga de esta batería de Litio (LiFePO₄) se deberá hacer respetando los parámetros en la especificación del producto.

- Para sistemas de energía solar se recomienda utilizar controlador de carga marca EPEVER Serie XTRA-XXXX-N, se requieren programación de parámetros para batería (LiFePO₄)

Nota: Cuando se usa una batería de litio, el voltaje del sistema no se puede identificar automáticamente, requiere programación manual

Nota 2: Verificar que el voltaje de operación y el tipo de batería pre configurado en el controlador es el adecuado para su arreglo de baterías.

Nota 3: Para baterías de litio, el coeficiente de compensación de temperatura es 0 y no se puede configurar.

Nota 4: El controlador opera a plena carga en su rango de temperatura operacional. Cuando la temperatura interna alcanza 81°C, se activa el modo de reducción automática de potencia.

Nota 5: Los parámetros de voltaje se multiplican por 2 en sistemas de 24V y por 4 en sistemas de 48V a 25°C.

Configuración para Baterías de Litio

Nota: Seleccionar resolución a 1080p

Link de Descarga de Software (Descargar EPEVERSetup)

Compatibilidad: Windows 7 y 10
