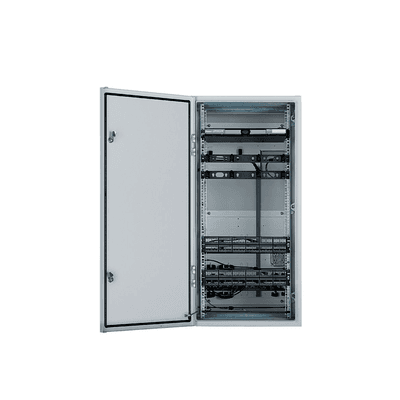

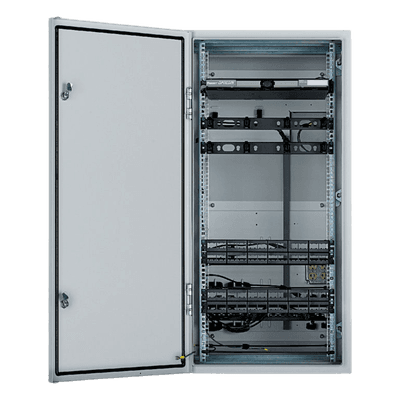

Gabinete Industrial Preconfigurado de Montaje en Pared, Fabricado en Acero Bajo en Carbono, Protección NEMA 4/12 IP66, de 26 UR, Color Gris

Gabinete Industrial Preconfigurado de Montaje en Pared, Fabricado en Acero Bajo en Carbono, Protección NEMA 4/12 IP66, de 26 UR, Color Gris
Gabinete Industrial Preconfigurado de Montaje en Pared, Fabricado en Acero Bajo en Carbono, Protección NEMA 4/12 IP66, de 26 UR, Color Gris

Características

  • Cumple con UL 508A e IP66 para protección industrial
  • Soporta hasta 5 switches en rack de 19''
  • Capacidad para 96 cables de cobre ampliables
  • Dimensiones compactas 1233x600x761 mm (alto x ancho x profundidad)
  • Carga máxima de 350 lb (158.8 kg)
  • ver más

Modelo: ZDF48-RA

Marca: PANDUIT

Q 113,971.67

Precio sujeto a cambios.
Solicitar cotización
PANDUIT

Descargas

Hoja de EspecificacionesManual de Instalación

Equipos Relacionados

Bobina de cable de 305 m, ( 1000 ft ), Cat5e, alto desempeño, de color Gris, UL, para aplicaciones en video vigilancia, redes de datos. Uso Interior
LINKEDPRO BY EPCOMPRO-CAT-5E

Bobina de cable de 305 m, ( 1000 ft ), Cat5e, alto desempeño, de color Gris, UL, para aplicaciones en video vigilancia, redes de datos. Uso Interior

Q 2,016.28
Ver producto
Panel de parcheo de impacto (110) UTP de 24 puertos Cat6A, 19in, con barra para Organizar cables y espacio para Etiqueta
LINKEDPRO BY EPCOMLP-PP-605A

Panel de parcheo de impacto (110) UTP de 24 puertos Cat6A, 19in, con barra para Organizar cables y espacio para Etiqueta

Q 545.45
Ver producto
Multicontacto Horizontal (PDU) de 8 Contactos (NEMA 5-15R) Rack 19" 1UR. Voltaje Entrada/Salida: 120Vca/15A
LINKEDPRO BY EPCOMHTCM-1U

Multicontacto Horizontal (PDU) de 8 Contactos (NEMA 5-15R) Rack 19" 1UR. Voltaje Entrada/Salida: 120Vca/15A

Q 825.76
Ver producto
Gabinete de Acero IP66 Uso en Intemperie (600 x 800 x 300 mm) con Placa Trasera Interior Metálica y Compuerta Inferior Atornillable (Incluye Chapa y Llave T).
PRECISIONPST-6080-30A

Gabinete de Acero IP66 Uso en Intemperie (600 x 800 x 300 mm) con Placa Trasera Interior Metálica y Compuerta Inferior Atornillable (Incluye Chapa y Llave T).

Q 2,643.46
Ver producto
Placa Acopladora de Fibra Optica FAP, Con 6 Conectores SC Duplex (12 Fibras), Para Fibra Monomodo OS1/OS2, Color Azul
PANDUITFAP6WBUDSCZ

Placa Acopladora de Fibra Optica FAP, Con 6 Conectores SC Duplex (12 Fibras), Para Fibra Monomodo OS1/OS2, Color Azul

Q 2,099.28
Ver producto
Gabinete de Piso para Exterior con Ventiladores y Termostato con Rack de 19" de 16 U + Espacio para Baterías, Se envía el Gabinete Armado.
LINKEDPRO BY EPCOMLP-FORTE-16U-BAT

Gabinete de Piso para Exterior con Ventiladores y Termostato con Rack de 19" de 16 U + Espacio para Baterías, Se envía el Gabinete Armado.

Q 23,039.31
Ver producto
Panel de Parcheo Modular para Cobre, de Instalación en Riel DIN Estándar de 35mm, 8 Puertos Mini-Com, Color Gris
PANDUITCDPP8RG

Panel de Parcheo Modular para Cobre, de Instalación en Riel DIN Estándar de 35mm, 8 Puertos Mini-Com, Color Gris

Q 2,172.88
Ver producto
Bobina de Cable Planta Externa con Gel, de 4 pares, Cat6A, Blindado F/UTP, Color Negro, 305m
PANDUITPFO6X04BL-CEG

Bobina de Cable Planta Externa con Gel, de 4 pares, Cat6A, Blindado F/UTP, Color Negro, 305m

Q 20,626.07
Ver producto
Gabinete de Exterior con Rack de 19" de 9UR con Ventiladores y Termostato, Se envía el Gabinete armado, (Montaje a poste o torre se vende por separado).
LINKEDPRO BY EPCOMLP-FORTE-09U-R3

Gabinete de Exterior con Rack de 19" de 9UR con Ventiladores y Termostato, Se envía el Gabinete armado, (Montaje a poste o torre se vende por separado).

Q 11,519.66
Ver producto
Gabinete de Exterior con Rack de 19" de 16U con Ventiladores y Termostato, Se envía el Gabinete Armado. (Montaje a poste o torre se vende por separado).
LINKEDPRO BY EPCOMLP-FORTE-16U-R3

Gabinete de Exterior con Rack de 19" de 16U con Ventiladores y Termostato, Se envía el Gabinete Armado. (Montaje a poste o torre se vende por separado).

Q 14,508.89
Ver producto

Especificaciones

El gabinete de distribución industrial (IDF) preconfigurado de 26 RU está hecho para soportar hasta cinco Switches de montaje en rack de 19'. Protege los Switches tanto física como térmicamente en entornos industriales hostiles.

Especificaciones Técnicas

  • Cumplimiento de Estándares: UL 508A para paneles de control industrial, listado cUL según CSA, UL tipo 4/12 e IP66
  • Dimensiones: 1233 x 600 x 761 mm (Alto x Ancho x Profundidad)
  • Montaje: De pared
  • Capacidad en 26 unidades de Rack: 5 Switches de 1 UR y 1 UPS de 2U, 96 cables de cobre de entrada (ampliables a 144), 72 hilos de fibra o 36 puertos de fibra dúplex (ampliables a 72 puertos)
  • Capacidad de carga máxima: 350 lb (158.8 kg)
  • Color y material: Acero bajo en carbono, con pintura en polvo de poliéster color gris claro RAL7035
  • Análisis Térmico: Validado para operar hasta 50°C con unidad de aire acondicionado recomendada
  • Acceso: Puerta frontal con manija con llave para limitar acceso a personal autorizado
  • Validación Térmica: Pruebas de laboratorio Panduit verificaron límites ambientales de 50°C con equipo de red especificado
  • Espacio Posterior: Espacio adicional en la parte posterior permite 3X la capacidad de enfriamiento sobre implementaciones típicas

Características Clave

  • Preconfiguración: Reduce tiempo requerido para planificación, diseño, adquisición e instalación, resultando en implementación 25% más rápida
  • Ubicaciones de Equipo Definidas: Incorpora mejores prácticas desarrolladas por Panduit en conectividad, gestión de cables, cableado y puesta a tierra
  • Guía de Instalación Detallada: Proporciona instrucciones de diseño fáciles y repetibles asegurando consistencia y ahorrando tiempo en el sitio de trabajo
  • Diseño Estándar: Ofrece diseño consistente y colocación de equipo para reducir tiempo de ingeniería e implementación
  • Compatibilidad Validada: Diseñado alrededor del uso de switches Cisco* 3850 basados en fibra y Cisco* 2960S basados en cobre
Contenido Incluido
  • 1 x Rieles frontales y posteriores con orificios cuadrados
  • 1 x Panel de fibra FRME1U
  • 2 x Panel de parcheo de 48 puertos CPPL48WBLY
  • 2 x Gestión de cables CMPHF1
  • 1 x Barra de conexión a tierra RGRB19CN
  • 3 x Jumpers de conexión a tierra del equipo
  • 1 x Riel DIN de 10in
  • 2 x Administradores de radio de curvatura para fibra óptica
  • 2 x Paneles posteriores
  • 2 x Contactos electricos dúplex
  • 1 x muñequera antiestática ESD
  • 1 x Rollo de cinta de contacto HLS-15R0
  • 1 x Cable de conexión a tierra 6 AWG RGCBNJ660P22
  • Hardware de montaje
  • Programación de conductos y plantilla de ingreso
  • Guía de instalación
  • Tuercas de jaula
  • Etiquetado para enrutamiento de cables
  • Barras de alivio de tensión

Aplicaciones

El IDF preconfigurado de Panduit está diseñado para implementar y proteger switches de montaje en rack de 19' en el piso de fábrica en una red industrial. El gabinete de montaje en pared protege switches tanto física como térmicamente en entornos industriales hostiles.

Diseñado para acomodar dos switches de capa de distribución y hasta tres switches de capa de acceso con UPS para implementaciones comúnmente basadas en cobre y fibra.

Rango Operativo con Aire Acondicionado

Aire Acondicionado Recomendado: N280416G100 de Pentair (comprado por separado)

Con Unidad de Aire Acondicionado: Temperatura ambiente máxima permitida de 50-52°C dependiendo de la configuración

Sin Aire Acondicionado: Temperatura ambiente máxima de 20-40°C dependiendo de la configuración del equipo

Configuraciones incluyen combinaciones de switches Cisco 3850 y 2960S con/sin UPS
