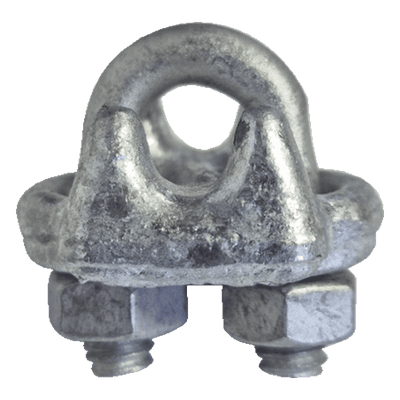

Nudo/ Perro/ Abrazadera Acero Forjado para Cable de 3/16" Galv. Inmersión en Caliente.

Usar el mismo tamaño de grapa para el mismo tamaño de cable de acero.

No utilizar grapas de hierro maleable en aplicaciones críticas, de servicio pesado, o para cargas en suspensión, como eslingas, líneas de suspensión, líneas de guía, líneas de arrastre, fijación de carga, andamios, etc.

Las grapas de hierro maleable son para hacer terminaciones:

• Únicamente para aplicaciones de uso ligero y no-críticas como cargas ligeras, pasa-manos, enrejados, protecciones de áreas, etc.
• Aplicar una primera carga para comprobar el ensamble. Esta carga deberá ser igual o mayor al peso que soportará. Luego verificar y volver a apretar las tuercas al torque recomendado.

Método de instalación

• Recorrer el cable la longitud necesaria alrededor del guardacabo, e instalar el primer perro a una distancia igual al ancho de su base de la punta extrema del cable. Apretar las tuercas alternadamente hasta el torque especificado.
• Cuando sólo dos perros son necesarios, instalar el segundo lo más cerca posible el doblez del cable o del guardacabo, y apretar las tuercas alternadamente hasta el torque especificado. Cuando más de dos perros son requeridos, instalar el segundo perro lo más cerca posible el doblez del cable o del guardacabo y girar las tuercas firmemente sin apretar.
• Instalar todos los perros que sean necesarios entre los dos primeros con espacios iguales entre uno y otro, y ubicados en la misma posición. Asegurar que las tuercas de todos los perros queden apretados de acuerdo al torque especificado.
• Finalmente, aplicar una carga igual o mayor a la que espera usar para probar el ensamble. Enseguida revisar, y de ser necesario volver a apretar las tuercas de acuerdo al torque recomendado con ayuda de un torquímetro.

Especificaciones Técnicas NUDO316FJG

Diámetro de cable:	3/16'
Dimensiones (mm):	A: 15, B: 23, C: 14, D: 1/4', E: 12, F: 29, G: 24
Peso:	0.048 kg
Torque máximo:	15 N.m
Torque recomendado:	7.5 lb-ft (10.17 N.m)
Especificación:	FFC 4500 Tipo 1, Clase 1
Mínimo por unión:	2 nudos
Distancia instalación:	3-1/4' del extremo

Referencia: Dimensiones según tabla técnica del fabricante

Imagen de referencia
