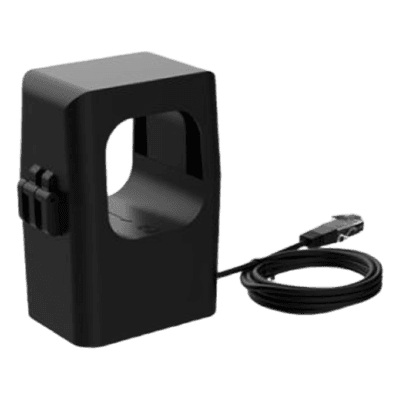

Transformador de Corriente de Núcleo Partido / 300 A / 240 mV / Precisión ±0.2% / Cable Blindado 1 m (3.28 ft) con RJ11 / 50/60 Hz
Características
- Transformador de núcleo partido 300A/240mV
- Error de relación ±0.2% con precisión clase 0.2
- Cable blindado 26AWG con conector RJ11
- Rango lineal 5% a 120% de carga nominal
- Aislamiento reforzado 3000V AC durante 60s
- Ángulo de fase estable 15.3' a plena carga
- ver más
Modelo: RCT300
Marca: MILESIGHT
Q 906.23
Precio sujeto a cambios.
Descargas
XH-SCT-T24 modelo: XH-SCT-T24 300A/240mV
El transformador de corriente de núcleo partido XH-SCT-T24 está diseñado para aplicaciones de medición y monitoreo de corriente alterna, ofreciendo una salida de 240 mV a 300 A nominales. Su construcción de núcleo partido permite una instalación sencilla sin necesidad de desconectar el conductor primario, ideal para sistemas de gestión de energía y submedición. Con una precisión de relación de ±0.2% y un ángulo de fase de hasta 18.7 minutos, cumple con los requisitos de rendimiento para aplicaciones de facturación y eficiencia energética. Incluye un cable blindado de 1 metro con conector RJ11 para una integración segura con medidores y sistemas de adquisición de datos.
Características Generales
- Tipo: Transformador de corriente de núcleo partido (Split-core)
- Modelo: XH-SCT-T24
- Corriente nominal primaria: 300 A
- Salida nominal secundaria: 240 mV
- Relación de transformación: 300 A / 240 mV
- Precisión de relación: ±0.2%
- Ángulo de fase: ≤ 18.7 minutos (a 5% de carga)
- Frecuencia: 50/60 Hz
- Instalación: Núcleo partido, montaje en conductor sin desconexión
- Cable de salida: 2517 2x26 AWG, cable blindado negro con conector RJ11 (6P4C moldeado), longitud 1 m (3.28 ft)
