Características Generales

• Interruptor de sabotaje para sistemas de alarma
• Compatible con circuitos normalmente cerrados o normalmente abiertos
• Contactos plateados para mayor durabilidad y confiabilidad
• Diseño compacto para fácil ocultamiento e instalación
• Listado por UL para protección suplementaria
• En color blanco

Especificaciones Técnicas

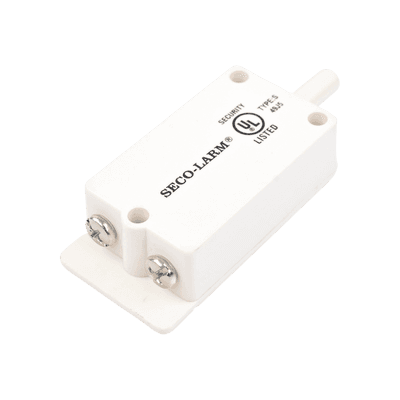

• Modelo: SS-073Q
• Estado del contacto: Contacto abierto cuando el émbolo está presionado
• Calificación de contacto: 0.5A @ 24VDC
• Encapsulado: Resina plástica de alto impacto
• Dimensiones: 23/4' x 11/16' x 5/8' (70 x 28 x 16 mm)
• Peso: 0.6 oz (18g)

Instrucciones de Instalación

• Leer el manual antes de la instalación
• El interruptor debe ser presionado al menos 1/4' (6mm) para activarse
• Taladrar tres orificios de 1/8' (3mm) de diámetro para montaje
• Seleccionar tornillos según preferencias y necesidades
• Conectar los cables a los terminales del interruptor según el tipo de instalación

Aplicaciones

• Protección de gabinetes o cajones
• Protección contra extracción forzada de cajas de alarma
• Protección de tapas o cubiertas de cajas
• Instalación en paredes o cajas donde se requiere detección de apertura

Diagramas de Instalación

• Fig. 1: Uso en gabinetes o cajones
• Fig. 2: Instalación de caja contra pared
• Fig. 3: Uso en cajas con tapa
• Uso de dos interruptores en paralelo (SS-073Q) para protección completa

Conexión Eléctrica

• Conexión en paralelo para protección contra extracción de caja y tapa
• Distancia mínima de activación: 1/4' (6mm)
• Terminales con tornillos para conexión segura
• Requiere circuito cerrado para activación

Garantía

Este producto SECO-LARM está garantizado contra defectos en materiales y mano de obra mientras se use en servicio normal durante un (1) año desde la fecha de venta al cliente original.

Política de la Marca

SECO-LARM tiene una política de desarrollo y mejora continua, por lo que se reserva el derecho de cambiar especificaciones sin previo aviso. No se responsabiliza por errores de impresión.
