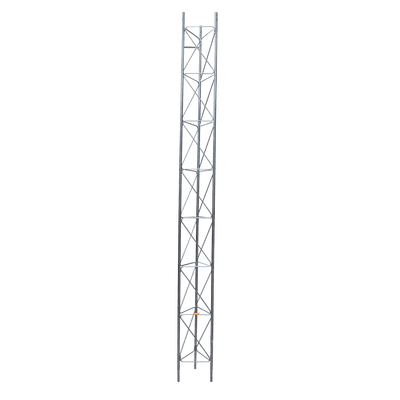

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Electrólisis, Hasta 45 m de Elevación. Zonas Secas.

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Electrólisis, Hasta 45 m de Elevación. Zonas Secas.
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Electrólisis, Hasta 45 m de Elevación. Zonas Secas.

Características

  • Certificación ISO 9001:2015 para calidad superior
  • Resistencia al viento hasta 200 km/h
  • Carga máxima soportada: 350 kg
  • Instalación en zonas de 35% humedad
  • Galvanizado electrolítico según norma ASTMB-633
  • ver más
icono

Modelo: STZ-35

Marca: SYSCOM TOWERS

Q 2,378.15

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Cimentación Sugerida para Torres Sección STZ35/35GDescripción de Ancla para Base de torre de 30 y 35 cm. SAB-30.Descripción de base para Torre STZ-35/35GDescripción de Copete para Torre de 35 cm. SCZ-35/35GDescripción de Tramo De Torre STZ-35/35GDiagrama Instalación de Pararrayo.Diagrama Aterrizaje de Equipo en Torre con Pararrayo.Diagrama Diámetro de Protección de un Pararrayo KDA.Diagrama Instalación de Pararrayo y Tierra Física para TransformadorHoja de Especificaciones STZ35NOM-009-STPS-2011 TRABAJO EN ALTURAS

Equipos Relacionados

Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSBZ-45G

Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.

Q 1,571.94
Ver producto
Tramo de Remate / Copete, tubo industrial 1 1/4" con tubo central 2 3/8", galvanizado por electrólisis.
SYSCOM TOWERSSCZ-45

Tramo de Remate / Copete, tubo industrial 1 1/4" con tubo central 2 3/8", galvanizado por electrólisis.

Q 1,760.37
Ver producto
Brida para sujeción de retenida compatible con tramos STZ35, Galvanizado electrolítico.
SYSCOM TOWERSSJB-35

Brida para sujeción de retenida compatible con tramos STZ35, Galvanizado electrolítico.

Q 700.06
Ver producto
Sistema antiescala tipo sombrilla para torre STZ35.
SYSCOM TOWERSSOM-35

Sistema antiescala tipo sombrilla para torre STZ35.

Q 6,445.42
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-30E-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Q 9,652.41
Ver producto
Kit de Torre Arriostrada de Piso de 27 m con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-027

Kit de Torre Arriostrada de Piso de 27 m con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).

Q 25,463.93
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 16,482.30
Ver producto
Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-015

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 18,863.53
Ver producto
Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-039

Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 50,156.38
Ver producto
Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-009

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 16,744.91
Ver producto
Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-027

Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 36,927.35
Ver producto
Kit de Torre Arriostrada de Piso de 36 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-036

Kit de Torre Arriostrada de Piso de 36 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 46,185.14
Ver producto
Herraje Adaptador de Mástil para Diámetros desde 3/4" hasta 2-1/4". Galv. en Caliente.
SYSCOM TOWERSSMM-K4

Herraje Adaptador de Mástil para Diámetros desde 3/4" hasta 2-1/4". Galv. en Caliente.

Q 469.12
Ver producto

Especificaciones





Puntos Destacados:
  • Producto elaborado bajo norma:  ISO 9001:2015.
  • Cada uno de los tramos es fabricado por máquinaría de control numérico.
  • Incluye tornillería para su instalación.
  • Recomendado para Zonas Secas (35% humedad promedio o menos) y libres de agentes corrosivos como salitre u otros químicos que aceleren el proceso de oxidación.
  • Acorde a galvanizado electrolítico por norma: ASTMB-633.
Características Físicas:
  • Carga Máxima: 350 Kg.
  • Altura Máxima: 45 m. (15 tramos)
  • Resistencia al Viento: 200 Km/hr.
  • Material: Tubo industrial 1 1/4' (Cal.14).
  • Semiflecha (Zig-zag): Redondo 5/16'.
  • Niple: 12 cm.
  • Ancho de cara: 35 cm.
  • Peso: 20.75 Kg.
  • Dimensiones: 3 m de Longitud
  • Material de estructura: Acero (A-36).
  • Protección anticorrosiva: Galvanizado por electrolisis (ASTMB-633)
Aplicación:
  • Sistemas Punto - Punto.
  • Sistema Punto - Multipunto.
  • Amplificación de señal celular.
  • Sistemas pararrayos.
  • Radios bases de repetición.
  • Puntos de monitoreo.
  • Iluminación.
  • Señalización auditiva de emergencia.
  • Y más.





















Notas técnicas destacadas:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • El peso declarado es de los equipos sin accesorios y sin embalaje.
  • Se pueden adquirir las torres en kits completos VER KITS DE TORRES.

Advertencia:

  • El galvanizado electrolítico no es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos como costas, presas o parques industriales con liberación de gases (VER MAPA DE ÁREAS).
  • La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
  • Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
  • Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
  • Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.
