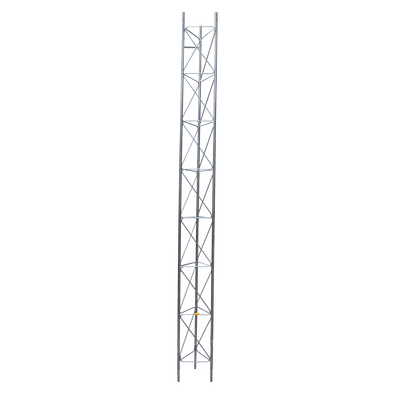

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.

Características

  • Norma ISO 9001:2015, calidad garantizada
  • Resistencia al viento hasta 200 km/hr
  • Galvanizado en caliente siguiendo ASTM A-123
  • Carga máxima soportada: 350 kg
  • Altura máxima estructural: 45 m
  • ver más
icono

Modelo: STZ-35G

Marca: SYSCOM TOWERS

Q 2,961.92

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Cimentación Sugerida para Torres Sección STZ35/35GDeclaración de Calidad HOT DIP TRAMOSDescripción de Ancla para Base de torre de 30 y 35 cm. SAB-30GDescripción de Base para Torre STZ-35/35GDescripción de Copete para Torre de 35 cm. SCZ-35/35GDescripción de Tramo De Torre STZ-35/35GDiagrama Instalación de Pararrayo.Diagrama Aterrizaje de Equipo en Torre con Pararrayo.Diagrama Instalación de Pararrayo y Tierra Física para TransformadorHoja de Especificaciones STZ35G REV 002Lista de Materiales para Torres CompletasNOM-009-STPS-2011 TRABAJO EN ALTURAS

Equipos Relacionados

Juego de 3 Anclas con galvanizado por inmersión en caliente. Compatible con SBA60.
SYSCOM TOWERSSAB-60G

Juego de 3 Anclas con galvanizado por inmersión en caliente. Compatible con SBA60.

Q 3,112.94
Ver producto
Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.
SYSCOM TOWERSSAP-01

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.

Q 302.39
Ver producto
Estabilizador de Torre para Tramos STZ-45 Galvanizado por Electrólisis.
SYSCOM TOWERSSEST-45

Estabilizador de Torre para Tramos STZ-45 Galvanizado por Electrólisis.

Q 4,024.78
Ver producto
Abrazadera tipo perro o nudo, para cable de 5/16".
SYSCOM TOWERSSNU-516

Abrazadera tipo perro o nudo, para cable de 5/16".

Q 23.14
Ver producto
Sistema Anti Escala tipo Sombrilla para Torre STZ30G. Galvanizada por Inmersión en Caliente.
SYSCOM TOWERSSOM-30

Sistema Anti Escala tipo Sombrilla para Torre STZ30G. Galvanizada por Inmersión en Caliente.

Q 5,859.65
Ver producto
Sección 1 de Mástil Ligero Telescópico, 3 metros altura, 1-3/4" de Diámetro.
SYSCOM TOWERSSLM-S4G

Sección 1 de Mástil Ligero Telescópico, 3 metros altura, 1-3/4" de Diámetro.

Q 585.76
Ver producto
Kit de Torre Arriostrada de Piso de 27 m con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-027

Kit de Torre Arriostrada de Piso de 27 m con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).

Q 25,463.93
Ver producto
Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-018

Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 21,239.69
Ver producto
Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-024

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 33,097.36
Ver producto
Brazo tipo Bastón. Inmersión en Caliente. Largo: 80 cm. Alto: 20 cm. Tubo: 1-1/2" Ced.30
SYSCOM TOWERSSBL-UNI-1G

Brazo tipo Bastón. Inmersión en Caliente. Largo: 80 cm. Alto: 20 cm. Tubo: 1-1/2" Ced.30

Q 908.58
Ver producto
Kit de Torre Arriostrada de Techo de 9 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-30E-009P

Kit de Torre Arriostrada de Techo de 9 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Q 8,210.68
Ver producto
Brazo Lateral para Torre Autosoportada, Tubo de 2" Ced. 30 X 60 cm, Sep. 60 cm.
SYSCOM TOWERSSTAB-L1

Brazo Lateral para Torre Autosoportada, Tubo de 2" Ced. 30 X 60 cm, Sep. 60 cm.

Q 9,186.72
Ver producto

Especificaciones







Puntos Destacados:
  • Producto elaborado bajo norma:  ISO 9001:2015.
  • Cada uno de los tramos es fabricado por máquinaría de control numérico.
  • Incluye tornillería para su instalación.
  • Recomendado para Zonas Humedas o en ambientes con  corrosión moderada.
  • Acorde a la norma de galvanizado por inmersión en caliente  NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461.
Características Físicas:
  • Carga Máxima: 350 Kg.
  • Altura Máxima: 45 m. (15 tramos)
  • Resistencia al Viento: 200 Km/hr.
  • Material: Tubo industrial 1 1/4' (Cal.14).
  • Semiflecha (Zig-zag): Redondo 5/16'.
  • Niple: 12 cm.
  • Ancho de cara: 35 cm.
  • Peso: 21.6 Kg.
  • Dimensiones: 3 m de Longitud
  • Material de estructura: Acero (A-36).
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación:
  • Sistemas Punto - Punto.
  • Sistema Punto - Multipunto.
  • Amplificación de señal celular.
  • Sistemas pararrayos.
  • Radios bases de repetición.
  • Puntos de monitoreo.
  • Iluminación.
  • Señalización auditiva de emergencia.
  • Y más.





















Notas técnicas destacadas:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • El peso declarado es de los equipos sin accesorios y sin embalaje.
  • Se pueden adquirir las torres en kits completos VER KITS DE TORRES.

Advertencia:

  • El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos, parques industriales con liberación de gases (VER MAPA DE ÁREAS).
  • La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
  • Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
  • Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
  • Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.
