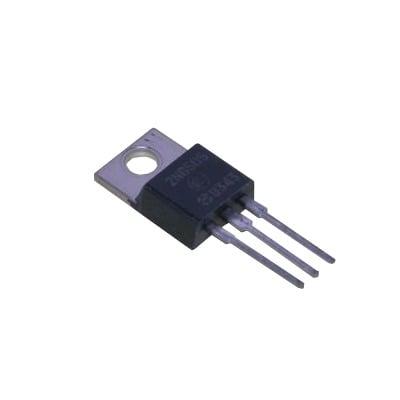

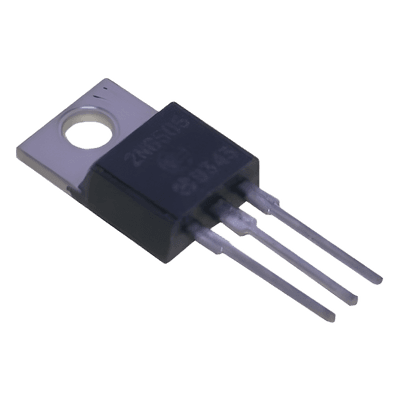

Transistor Diodo SCR para 25 Amper, 100 Volt, 20 Watt, TO-220AB, para Fuentes SECOM-11
Características
- Corriente RMS de 25 A para alta capacidad
- Voltaje de bloqueo de 100 V
- Disipación de potencia de 20 W
- Encapsulado TO-220AB para disipación eficiente
- Temperatura de operación de -40 a +125 °C
- Tecnología SCR para control AC preciso
- ver más
Modelo: 2N6505
Marca: SYSCOM
Q 70.90
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Diseñado para aplicaciones de control AC de media onda
- Unión de paso de vidrio para mayor uniformidad y estabilidad
- Construcción termorresistente con baja resistencia térmica
- Capacidad de corriente de pico no repetitivo de 300 A
- Rango de voltaje de bloqueo de 50 a 800 V
- Disipación de potencia de 20 W
Especificaciones Principales
- Corriente RMS: 25 A
- Corriente promedio: 16 A
- Temperatura de unión: -40 a +125 °C
- Resistencia térmica (Junto a Carcasa): 1.5 °C/W
- Temperatura máxima de soldadura: 260 °C
Aplicaciones
- Control de motores
- Control de calefacción
- Circuitos de protección en fuentes de alimentación
- Conmutación de corriente alterna
Curvas Características
- Corriente promedio en función del ángulo de conducción
- Disipación de potencia en estado activo
- Corriente de pico no repetitivo
- Respuesta térmica transitoria
- Características de disparo en función de temperatura
Consideraciones de Diseño
- No aplicar voltaje positivo en la puerta concurrentemente con potencial negativo en el ánodo
- No probar voltajes de bloqueo con fuente de corriente constante
- Verificar compatibilidad térmica con el disipador
- Considerar derating de corriente a altas temperaturas
- Validar parámetros típicos en cada aplicación específica
