Aplicaciones

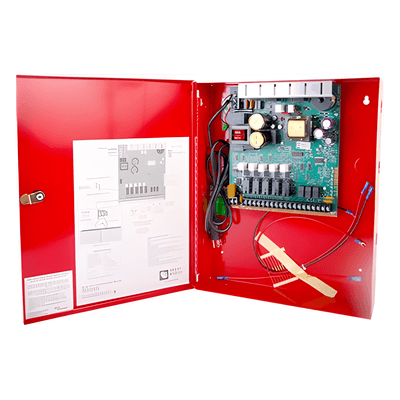

• Alimentación de detectores de 24 Vcc
• Salida de sirena de 24 V CD
• Paneles de Alarma e Incendio con salida de Alarma de 9-32 Vcc
• Cumple con requisitos de la Americans with Disabilities Act (ADA)

Características

• Módulo de expansión de energía de 9 amperios
• Configuración por DIP SWITCH
• Supervisión de Circuito por Relevador
• 4 Circuitos de Notificación
• Incluye patrón ANSI de cadencia
• Diseño liviano para fácil instalación
• Operación independiente
• Opción de retardo en pérdida de CA

Especificaciones Técnicas

• Entrada CA: 120 VCA a 3.0A
• Salida: 24 VCC a 9A
• Corriente de alarma: 205mA
• Corriente en espera: 75mA
• Capacidad de carga de batería: 35.0 AH
• Dimensiones: 12.25' W x 16' H x 3' D (30.88 cm W x 40.64 cm H x 7.62 cm D)
• Temperatura de operación: 32°F a 120°F (0°C a 49°C)
• Humedad: 10% - 93% sin condensación

Requisitos de Alimentación

• Requiere 2 Baterías BAT1270 de 12 Vcc, 7Ah
• Alimentación principal: 120 VCA
• Consumo en espera: 75mA
• Consumo en alarma: 205mA

Certificaciones

• UL Listed
• CSFM 7300-0559:123
• Cumple con NFPA 72
• MEA 429-92-E Vol XII
• OSHPD (CA) OSP-0065-10

Accesorios

• SK-SCK: Kit de Cumplimiento Sísmico

Advertencias

• *Todos los productos Silent Knight son sobre pedido
• Este documento no está destinado para uso en instalaciones
• Las especificaciones están sujetas a cambio sin previo aviso

Conexión de Dispositivos

• Conexión de resistencia de fin de línea (EOL) entre dos terminales
• Conexión de dispositivos de notificación polarizados con resistencias de 4.7kW
• Posibilidad de conectar un 5499 por circuito de notificación

Características de Salida

• 3 amperios por salida
• 9 amperios totales
• Voltaje de salida filtrado de 24 VCC
• Circuito auxiliar de alimentación

Conexión a Paneles de Control

• Compatible con paneles que tengan salidas de 9-32 VCC
• Conexión mediante circuitos de notificación tipo Clase A o B
• Mantiene supervisión completa hasta el panel de control
