Módulo Monitor Direccionable Dual / 2 Circuitos IDC Clase B / Alimentado por Lazo SLC / 15 a 32 VCC / Caja 4 Pulgadas
Características
- Supervisa dos circuitos IDC independientes con contacto seco para dispositivos convencionales
- Auto-asignación a dos direcciones consecutivas sin configuración manual
- Alimentación directa por lazo SLC elimina fuentes de poder adicionales
- Bajo consumo de 750 µA en reposo y 6.4 mA activo para eficiencia energética
- Resistencia de fin de línea de 47 kΩ con soporte hasta 1500 Ω de cableado
- Certificación UL, ULC, FM, CSFM y MEA para cumplimiento en sistemas de incendio
- ver más
Modelo: MDF-300
Marca: FIRE-LITE
Q 2,569.48
Precio sujeto a cambios.
Equipos Relacionados

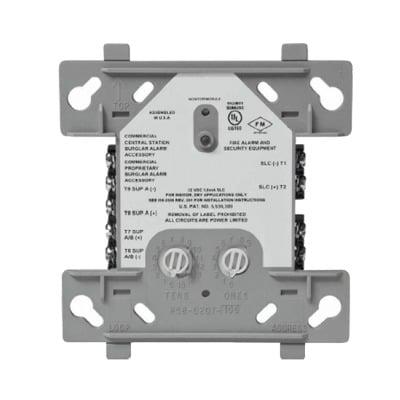

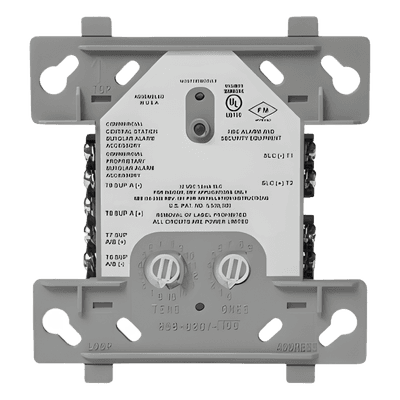

El MDF300 es un módulo monitor direccionable dual diseñado para integrarse en lazos SLC de paneles inteligentes direccionables. Supervisa dos circuitos independientes de dispositivos de inicialización (IDC) Clase B tipo contacto seco, compatibles con detectores convencionales de temperatura, estaciones manuales e interruptores de flujo. El módulo se auto-asigna automáticamente a dos direcciones consecutivas en el lazo, eliminando la necesidad de programación manual de direcciones. Opera con alimentación directa desde el lazo SLC en un rango de 15 a 32 VCC, sin requerir fuente de poder adicional. Su diseño compacto permite montarse en caja cuadrada de 4 pulgadas, facilitando la instalación en espacios reducidos de gabinetes y backboxes estándar.
Características Generales
- Monitorea dos circuitos IDC Clase B (Style B) independientes; no soporta Clase A
- Auto-asigna a dos direcciones consecutivas en el lazo SLC (ej. 26 y 27)
- Alimentado directamente por el lazo SLC, sin fuente adicional; 15 a 32 VCC
- Consumo máximo de 6.4 mA con LED encendido; 750 µA en reposo
- Resistencia de fin de línea de 47 kΩ; máximo 1500 Ω de cableado IDC
- Listado UL, ULC, FM, CSFM y MEA para sistemas de detección de incendio
- Dimensiones 114 x 101 x 31 mm; montaje en caja cuadrada de 4 pulgadas
Desempeño
- Circuitos: 2 IDC Clase B independientes
- Tipo de dispositivos: Contacto seco
- Resistencia fin de línea: 47 kΩ
- Resistencia máxima cableado IDC: 1500 Ω
- Auto-asignación: 2 direcciones consecutivas en lazo SLC
Físicas y Eléctricas
- Voltaje de operación: 15 a 32 VCC
- Consumo activo: 6.4 mA (LED encendido)
- Consumo en reposo: 750 µA
- Dimensiones: 114 x 101 x 31 mm
- Montaje: Caja cuadrada de 4 pulgadas
Certificaciones
- UL listado
- ULC listado
- FM aprobado
- CSFM listado
- MEA aprobado
