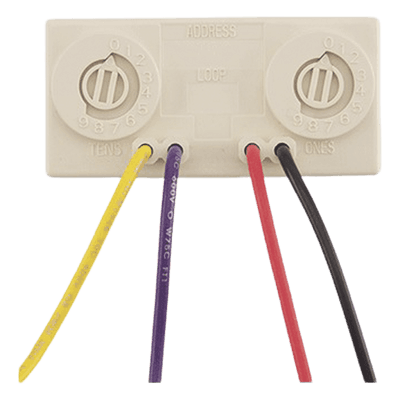

Mini Módulo Direccionable / Monitoreo de Contacto Seco / Normalmente Abierto

El MMF-301 es un módulo de monitoreo direccionable que se adapta a una amplia variedad de aplicaciones. Se utiliza para supervisar un circuito de dispositivos de inicialización (IDC) tales como; detectores de temperatura, detectores de humo, estaciones manuales, detectores de gas, sensores de flujo, sensores de presión, etc. Se utiliza exclusivamente con los paneles de detección de incendio direccionables MS-9050UD, MS-9200UDLS, MS-9600UDLS y la serie Endurance de Fire-Lite ES50X, ES50XI, ES200X y ES200XI.

Características

• Listado UL, ULC, MEA, FM y CSFM
• Supervisa un circuito de dispositivos de inicialización (IDC) Clase B
• Se identifica automáticamente en el panel de control
• Alimentación: 24 Vcc
• Consumo: 5 mA
• Dimensiones: 69 x 33 x 16 mm
• Identificación de tipo integrada - se identifica automáticamente como módulo de monitoreo
• Alimentado directamente por el bucle SLC de dos hilos - no requiere alimentación adicional
• Alta inmunidad a ruido (EMF/RFI)
• Cables estañados y pelados para facilitar el cableado
• Entrada directa de dirección: 01-159 en paneles serie MS-9600, 01-99 en otros sistemas compatibles
• LED parpadea durante operación normal y se enciende fijo para indicar alarma
• Se puede instalar en una caja de unión de una sola banda directamente detrás de la unidad monitoreada

NOTA: El módulo sólo acepta contactos normalmente abiertos

El circuito monitoreado debe estar cableado como un Circuito de Dispositivo de Inicialización (IDC) NFPA Style B (Clase B). Un resistor de fin de línea de 47K Ohm (proporcionado) termina el circuito.
